제품 상세 정보:
|
| 종류: | 둘러싸입니다 | 적용: | 건설 기계 |
|---|---|---|---|
| 드라이버: | 수력 원동기 | IP 등급: | IP66 |
| 색상: | 요청된 것으로 | 효율성: | 40% |
| 모델: | VE9 | 비율: | 61:1 |
| 강조하다: | slewing drive for solar tracking system,solar tracker drive |
||

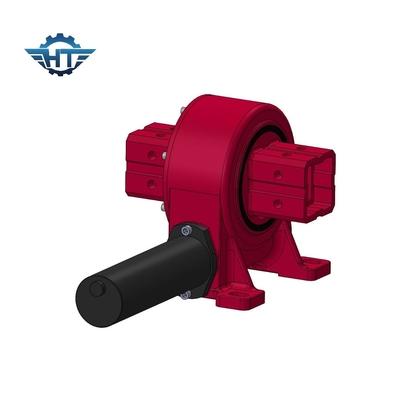

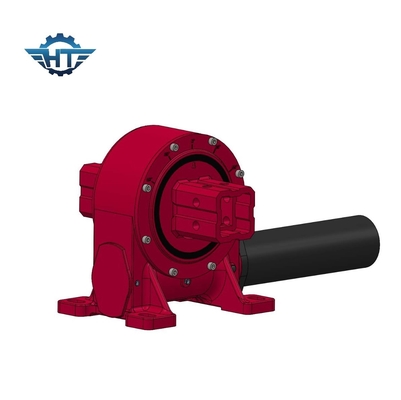

수직 워크 기어 슬레드 드라이브와 모래시계 워크 연결을 위해 단일 축 추적 시스템
워크 기어 슬레드 드라이브 설명
수직 설계는 Hangtuo 회전 드라이브의 가장 큰 밝은 점입니다. 수직 설계는 주로 태양 추적 시스템에 사용됩니다.특수 구조는 단일 축 태양 추적 시스템 브래킷의 복잡한 구조를 단순화합니다.전체 시스템의 비용을 줄이기 때문에 수직 설계는 태양광 추적기 시장에서 더 경쟁적인 역할을하고 있습니다.
VE 시리즈 스윙 드라이브의 기술적 데이터
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
| 모델: | VE9 | 원산지 | 중국 장저우 |
| 브랜드 | HANGTUO | 종류 | 접목 |
| 소재 | 42CrMo,50Mn | 출력 토크 | 7320 N.m |
| 기울기 모멘트 토크 | 18300 N.m | 유지 토크 | 51000Nm |
| 정적 축 등급 | 90 KN | 정적 방사선 등급 | 160 KN |
| 동적 축 등급 | 45 KN | 동적 방사선 등급 | 80 KN |
| 기어 비율 | 61:1 | 효율성 | 40% |
신청서
이중 축 스윙 드라이브의 가장 일반적인 응용 분야는 헬리오스타트 및 집중형 태양광 (CPV) 및 위성 또는 레이더 접시와 같은 이중 축 태양 추적 장치입니다.다른 응용 분야는 자동차 엘리베이터, 로봇 팔 포지셔너, 그리고 무대 장비.
SDE 이중축 위치기 사양
특징
1- 수직 폐쇄 설계 단일 또는 이중 출력.
2모래시계 맷 기어를 사용해서, 여러 개의 이빨을 접촉하여, 더 큰 부하를 견딜 수 있는 높은 토크를 전송합니다.
신청서
회전 드라이브가 사용될 수있는 많은 응용 프로그램이 있습니다. 주로 전력 및 회전 토크를 유지하기 위해 부하를 필요로하는 응용 프로그램에 적합하기 때문입니다.
전형적인 스윙 드라이브 응용 프로그램은 다음을 포함하지만 이에 국한되지 않습니다:
1태양광 추적기
2풍력 터빈
3남자 리프트
4수력 기계
5- 텔레 핸들
6발굴기
7- 들어올려
8크레인
9부착장비
10군사 장비
