제품 상세 정보:
|
| 모델: | 9 인치 단일축 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 모터: | 서보 기구에 의한 전기, 수력, 스테퍼 |
| 설치하세요: | 수직은 증가했습니다 | 애플리케이션: | 루프 톱은 태양 추적자들을 기울였습니다 |
| 정확성: | 0.15 급 | OEM 서비스: | 이용 가능합니다 |
| 강조하다: | VE9 CE는 슬유잉 드라이브를 에워쌌습니다,둘러싸인 슬유잉 드라이브 IP66 봉합,드라이브를 비트는 IP66 봉합 모터 |
||

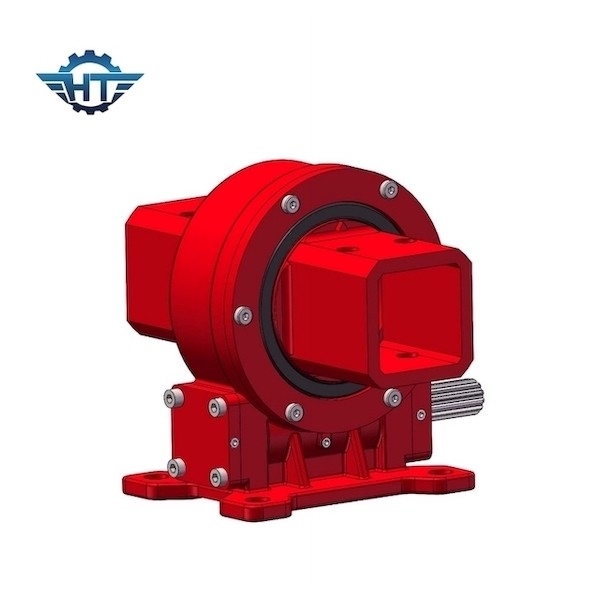

루프 톱을 위한 VE9 CE 수직 슬루잉 환원제, IP66 봉합은 태양 추적자들을 기울였습니다
수직 슬유잉 환원제 기술
고 정밀도 VE9 슬루잉 드라이브는 작동 시스템이 태양과 관련하여 지구의 자전에 맞춤으로써 태양을 추적할 수 있게 합니다. 태양광 응용은 광기전성 (PV) 추적자들, 일광 반사 장치, 태양 홈통, 집중된 광기전 (CPV)와 스티어링 엔진을 포함합니다. 우리의 다수 드라이브가 수평적으로, 수직적으로 그리고 경사 각도에서 탑재될 수 있어서 배향의 무한수는 가능합니다.
슬유잉 드라이브는 폐쇄형, 주거 차별 금지 정책 유형, 수직형, 이원축 유형,고 정밀도 유형과 같은 많은 유형을 갖, 웜 드라이브 유형 기타 등등 슬루잉 드라이브가 강한 경사 모멘트 토크와 정적 자기 로킹 기능과 선회 베어링을 기반으로 합니다. 많은 이빨 접촉면은 높은 로드를 운전해서 특별히 설계됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
경사진 단일축 추적시스템
경사진 단일축은 30 도 보다 더 높은 남위에 적합하고 남위 각도가 회전축의 기울기 각도로 보상됩니다. 태양광 발전에 더 좋은 증가를 달성하기 위해, 그리고 나서 회전 축의 방향으로 태양의 고도를 추적하세요. 일반적으로, 발전은 고정 브라켓과 관련하여 25% 내지 35%까지 증가될 수 있습니다.
