제품 상세 정보:
|
| 전원 공급: | 24 Ｖ | 종류: | 싱지 축 |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 출력 토크: | 533Nm |
| 출력 속도: | 0.065RPM | 특징: | 두배 포락선 |
| 사용: | 작은 태양 추적기 | 특징을 보호하세요: | IP66 |
| 강조하다: | slewing drive for solar tracking system,slew drive for solar tracker |
||

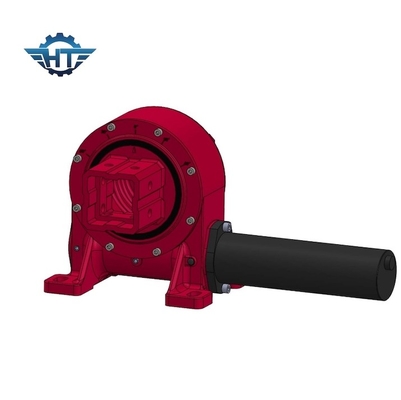

수직 단축 태양 추적기 슬레드 드라이브, 작은 슬레드 드라이브 이중 봉투 벌레
태양 추적기 스레드 드라이브 설명
슬레잉 드라이브는 전체 사이클 회전 및 변동 속도 요구 사항의 필요를 위해 사용할 수 있습니다. 더 큰 토크 전력 전송의 필요성이있을 때,운동 전송의 더 높은 정확성 또는 몸체의 컴팩트 구조는 더 높은 메커니즘 선택이 필요합니다., 회전 드라이브는 최고의 솔루션입니다. 둘레 축 회전 드라이브는 수직 및 수평 두 가지 다른 방향으로 움직임을 실현 할 수 있습니다.일반적으로 쌍 축 태양 추적 시스템 또는 비슷한 작업 상태에 있는 기계 장비에 적용.

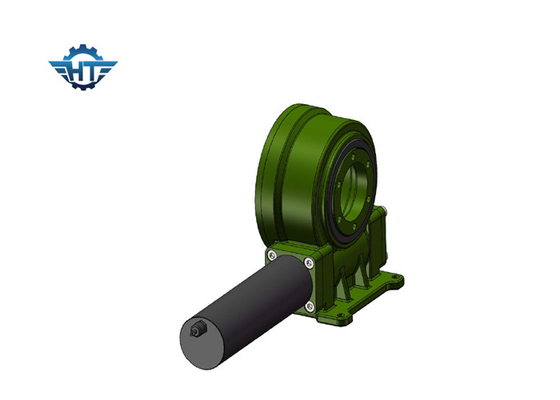

수직형 소형 스윙 드라이브
VE 벌레 기어 는 수직 설치 스윙 드라이브를 의미합니다. 주로 먼지, 비에 대한 고 작업 조건 요구 사항에 적용됩니다. 보호 등급 IP66, 정밀 0.1°
장비 공간, 최대 부하 용량, 컴팩트 디자인, 긴 서비스 수명 및 유지 보수 비용을 줄이는 장점이 있습니다.
성능 데이터
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
적용
회전 토크 강도를 필요로 하는 응용 프로그램에 대한 스윙 드라이브는 완벽한 제품입니다.
슬레우 드라이브 포 솔라: 태양 광 발전 패널 회전으로 설계되어 전력 생산 효율을 향상시킵니다. 단일 축 및 이중 축 태양 추적 솔루션이 제공됩니다.
풍력 발전기: 회전동력 은 풍력 터빈 의 기판 을 회전 시키기 위해 사용 된다
건설 기계용 응용: 장착 된 트럭 크레인, 공기 작업 플랫폼, 도크 크레인, 목재 잡기
산업 시장: 자동화 / 조립 라인, 로봇 팔
위성: 스레드 드라이브는 위성 접시에 우주 통신 및 글로벌 위치 시스템으로 사용될 수 있습니다.
