제품 상세 정보:
|
| 모델: | 9 인치 | 효율성: | 40% |
|---|---|---|---|
| 정확합니다: | ≤ 0.1 | 드라이버: | 전기 모터 |
| 종류: | 수직은 증가했습니다 | 적용: | 태양 추적자 |
| 색상: | 요청됩니다 | 패키지: | 합판 박스 |
| 강조하다: | vertical slew drive solar,worm slew drive solar,self locking slew drive solar |
||

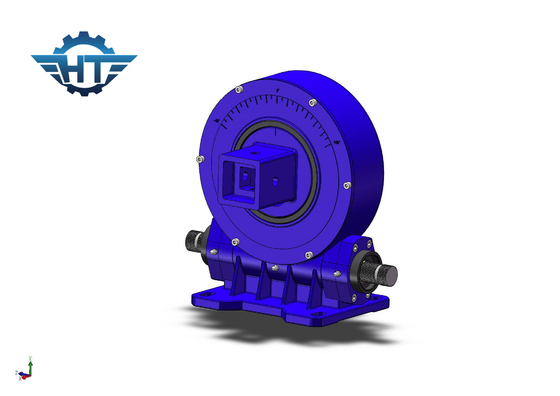

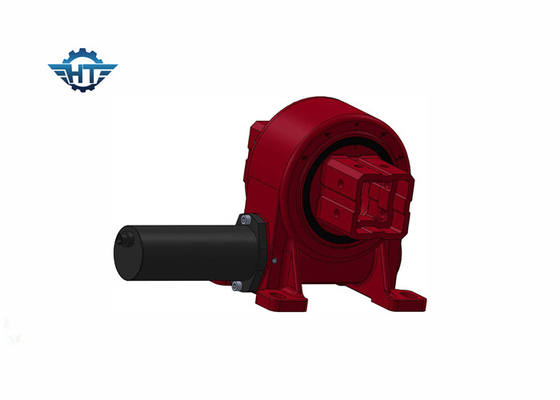

VE9 수직 Worm Gear Slew Drive, 호밀하고 고강성
수직 워크 기어 슬레드 드라이브 설명
1모듈성
회전 드라이브의 높은 통합으로 인해 사용자는 회전 장치의 각 부품을 하나씩 구입하고 처리 할 필요가 없습니다.또한 제품 생산 초기 준비 절차를 줄입니다., 따라서 노동 생산성을 크게 향상시킵니다.
2안전
워크 기어 드라이브는 역자 잠금의 특성을 가지고 있습니다. 이는 역자 잠금을 실현 할 수 있습니다. 즉, 워크는 워크에 의해만 구동 될 수 있습니다.그리고 벌레는 벌레에 의해 몰릴 수 없습니다이 특징은 회전 드라이브를 널리 승강, 고도 작업 및 다른 장비에서 사용할 수 있습니다. 주요 엔진의 과학 및 기술 콘텐츠를 개선하는 동안,그것은 또한 크게 주요 엔진의 운영 안정성과 안전 요소를 향상.
3호스트 디자인을 단순화
전통적인 기어 변속기와 비교하여, 벌레 기어 변속기는 상대적으로 더 큰 감소 비율을 얻을 수 있습니다.이를 통해 고객들의 구매 비용을 줄일 수 있습니다., 또한 주요 엔진 고장의 발생을 크게 줄입니다.
VE 시리즈의 매개 변수
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 ((°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
장점
1- 윙링 링에 기초한 강한 뒤집기 모멘트
2- 워크 드라이브를 채택
3. 멀티 치아 접촉을 사용 하 여 더 큰 부하를 드라이브
4더 나은 정적 자물쇠 기능
