제품 상세 정보:
|
| 모델: | VE7 " | 기어 비율: | 57:1 |
|---|---|---|---|
| 정격 출력 회전력: | 1750Nm | 홀딩 토크: | 13200Nm |
| 틸팅 토크: | 7000Nm | 밀폐형 하우징: | 네 |
| 입력 전원: | AC / DC | 입력 전압: | 24 Ｖ |
| 강조하다: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

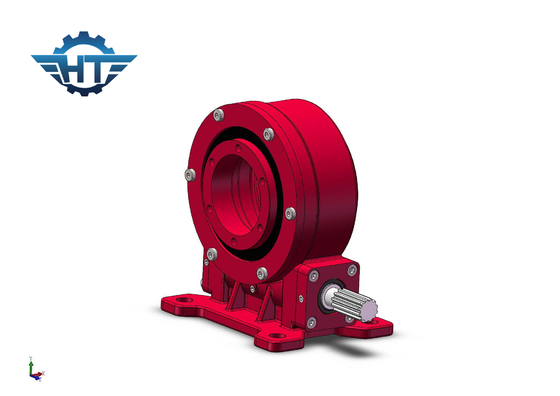

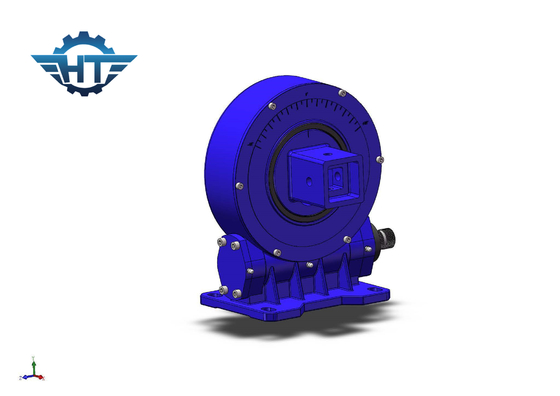

CE 수직 껍질 워크 기어 슬레드 드라이브 태양 추적기
봉투 Worm Gear Slew Drive 설명
구동 장치의 핵심 구성 요소가 회전 베어링을 채택하기 때문에, 그것은 동시에 축 힘, 방사선 힘 및 기울기 모멘트의 영향을 견딜 수 있습니다.전통적인 회전 제품과 비교하면, 그것은 간단한 설치, 쉬운 유지 보수, 더 큰 범위에서 설치 공간을 절약하는 특성을 가지고 있습니다.
VE 스윙 드라이브의 기술적 데이터
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
장점
1. 태양 추적 시스템의 안전성을 향상시키기 위해 높은 백홀딩 토크
2360도 또는 +60~60 회전 범위 또는 고객의 요청에 따라
3. 내부에 둥지를 씌우는 워크 드라이브
4. 높은 부하를 보장하기 위해 여러 치아 접촉
5자동 잠금 기능
맞춤형 서비스
1- 다른 응용 프로그램과 프로젝트에 기초한 특수 설계
2수압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. 다른 색상은 RAL 코드를 기반으로 사용할 수 있습니다; 우리의 표준 색상은 RAL 9006입니다.
주요 매개 변수 목록
기울기 모멘트 토크:이 토크는 중력 부하를 곱하여 부하 위치와 회전 베어링의 중심 사이의 거리에 있습니다. 실제 토크가 등급 기울기 모멘트 토크보다 크다면,스윙 드라이브는 뒤집어질 것입니다..
방사선 부하:스윙 베어링의 축에 대한 로드 수직
축적 부하:휠링 베어링의 축에 평행한 부하
유지 모턴트:역동 모멘트입니다. 드라이브가 역으로 회전하고 부품이 손상되지 않을 때, 달성 된 최대 모멘트는 유지 모멘트라고 불립니다. 또한 깨진 모멘트로 간주됩니다.
자동 잠금:부하가 있을 때만 회전동력이 역 회전할 수 없고 따라서 자동 잠금이라고 불린다.
