제품 상세 정보:
|
| 소재: | 50Mn, 42CrMo | 모델: | 7 인치 |
|---|---|---|---|
| 기어 비율: | 51:1 | 효율성: | 40% |
| 정확합니다: | ≤ 0.1 | 드라이버: | 전기 모터 |
| 색상: | 요청된 것으로 | 홀딩 토크: | 39kNm |
| 강조하다: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

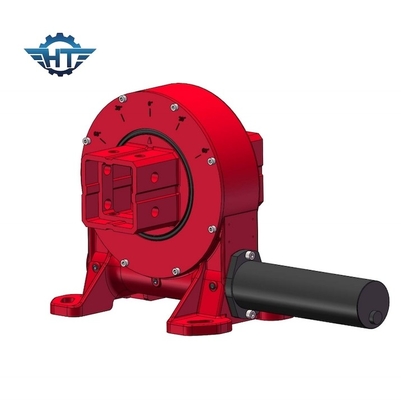

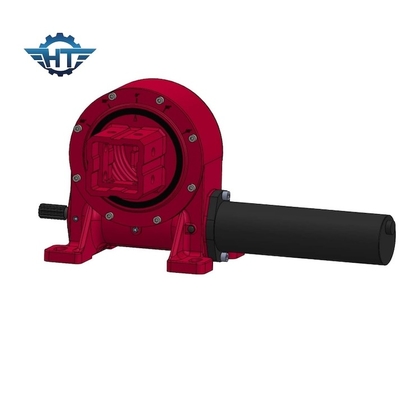

VE 수직 C3 코팅 태양 스레드 드라이브
이중 포괄 워크 스윙 드라이브 설명
우리 회사는 깊은 전문 지식을 가지고 있으며 스윙 드라이브의 설계, 개발 및 제조에 10 년의 경험을 가지고 있습니다.우리의 팀은 그 특정 영역에서 연구와 개발에 전문화되어 있으며 태양광 시스템에 대한 추적 기술의 영역을 다루고 있습니다., 집중 태양광 발전소, 기계 공학 및 스윙 드라이브 기술.
VE 시리즈 스윙 드라이브의 데이터 시트
| 모델 | 비율 | 정차 출력 토크 | 기울기 토크 | 축적 부하 | 방사선 부하 | 유지 토크 | 효율성 | 정확성 | 자동 잠금 | 무게 |
| N.m | N.m | kN | kN | N.m | 학위 | 네 | 1kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
| 5인치 | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
| 7인치 | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
| 8인치 | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
| 9인치 | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
| 12인치 | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
| 14인치 | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
| 17인치 | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
| 21인치 | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
| 25인치 | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
장점
신속 한 반응 시간
- 네대량 생산에 대한 지능형 프로세스 제어 및 고객 지향 제품 개발에 대한 오랜 경험
여러 종류
스윙 드라이브 (폐쇄형, 수직형, 쌍축형,정밀 유형) 모래시계 کرم 스턴딩 드라이브는 강한 기울기 모멘트 토크와 정적 자폐 기능을 가진 스턴링 베어링에 기반많은 치아 접촉 표면은 높은 부하를 운전하기 위해 특별히 설계되었습니다.
안정적 인 품질
공장 전체에서 총 9개의 중요한 품질 검사 지점을 설치하고우리는 고 정밀 & 측정 가이드 캘리브레이션을 사용합니다.
매출 도출
더 자세한 제품 기술 매개 변수를 위해 제품 카탈로그 및 자세한 판매 도면을 위해 저희에게 연락하십시오.
신청서
수직 스윙 베어링 드라이브는 일반적으로 지표에 수직으로 설치되며 다양한 태양광 발전 프로젝트에 널리 사용됩니다.예를 들어 패럴볼 또는 트러브 Csp 전력 생산, 프레스넬 CSP 전력 생산, 평평 한 축 태양 추적 시스템, 기울기 태양 추적 시스템.먼지와 물이 내부로 들어오는 것을 막을 수 있습니다..
