제품 상세 정보:
|
| 소재: | 50Mn, 42CrMo | 모델: | 웜 기어 7 인치 |
|---|---|---|---|
| 기어 비율: | 31:1 | 효율성: | 40% |
| 정확합니다: | <0.1 급 | 드라이버: | 전기 / 수력 / 서보기구 |
| 색상: | 은 회색 | 원산지: | 창주, 중국 |
| 강조하다: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

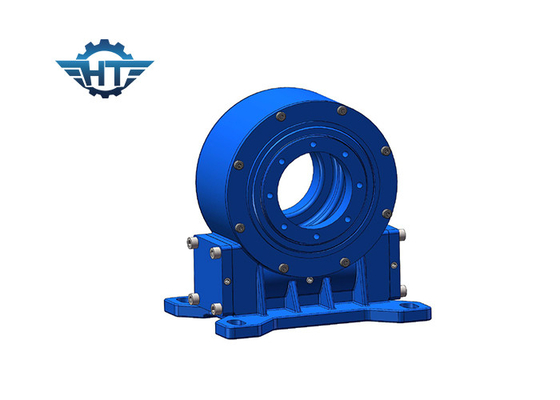

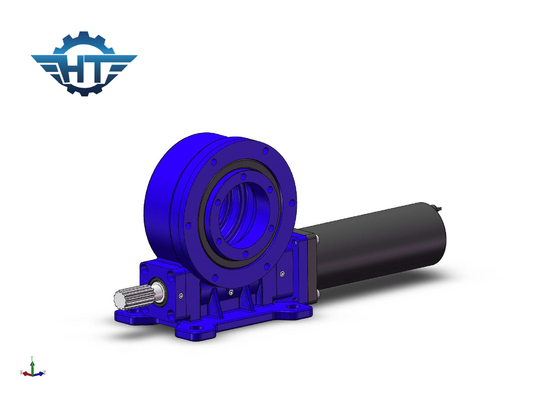

7 인치 모래시계 워크 제로 역반응 슬레우 드라이브
제로 역반응 워크 기어 스윙 드라이브 설명
제로 역반응 벌레 기어 스윙 드라이브는 주로 파라볼 또는 트러그와 같은 CSP 응용 프로그램에 사용됩니다.그것은 특정 화학물질에 열을 흡수하고 전기로 열을 전송 할 수있는 열 응축 시스템의 일종입니다.
제품 이름: VE7
정상 출력 속도: 0.03RPM
정상 출력 토크: 7320 N.m
최대 출력 토크: 10980 N.m
기울기 모멘트 토크: 8 kN.m
유지 토크: 39 kN.m
정적 축적 부하: 30 kN
정적 방사선 부하: 100 kN
스윙 드라이브 비율: 51:1
역반응 해상도: <=0.15°
IP (클래스): 66
효율성: 40%
온도: -40°C ~ +120°C
환기 모터 성능 데이터
정압: 24 VDC
일반 전류: < 7.5A
출력 전력: 126W
출력 속도: 1.6 RPM
출력 토크: 359 N.m
최대 출력 토크: 538 N.m
소음: <65 dB
장점
1회전 360도
2좌측 또는 우측에서 구동 모터의 연결,
3설치 중에 기어 클리어스를 조정 할 필요가 없습니다; 이것은 이미 공장 전에 제조업체가 설정했습니다.
4설치가 간단하고 유지보수가 적다
5합리적인 공간 이용
6이 기어 는 자 로 잠금 됩니다. 따라서 브레이크 는 필요 없습니다.
7. 쉽고 유창한 시작 및 중지 방법
8높은 정확성
제로 역반응 워크 기어 수직 스윙 드라이브 사양
| 모델 | 비율 | 정차 출력 토크 | 기울기 토크 | 축적 부하 | 방사선 부하 | 유지 토크 | 효율성 | 정확성 | 자동 잠금 | 무게 |
| N.m | N.m | kN | kN | N.m | 학위 | 네 | 1kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
| 5인치 | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
| 7인치 | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
| 8인치 | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
| 9인치 | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
| 12인치 | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
| 14인치 | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
| 17인치 | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
| 21인치 | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
| 25인치 | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
적용 범위
전형적인 응용 분야는 태양 추적기, 풍력 터빈, 위성 및 레이더 접시, 트럭 크레인, 사람 리프트, 유틸리티 장비, 수압 장비 부착장치, 오일 도구 장비, 타이어 핸들러,발굴기, 자동차 엘리베이터.
