제품 상세 정보:
|
| 인증서: | ISO9001, CE | 설치: | 수직 |
|---|---|---|---|
| 사용 시간: | 30년 | 전원 공급: | 24 VDC |
| 보호하세요: | IP66 | 특징을 보호하세요: | 둘러싸입니다 |
| 표준 색: | 요청된 것으로 | 사용: | 최적화된 태양광 추적기 |
| 강조하다: | 단축 워크 기어 슬레드 드라이브,24V 기어 슬레드 드라이브,단일 축 기어 슬레드 드라이브 |
||

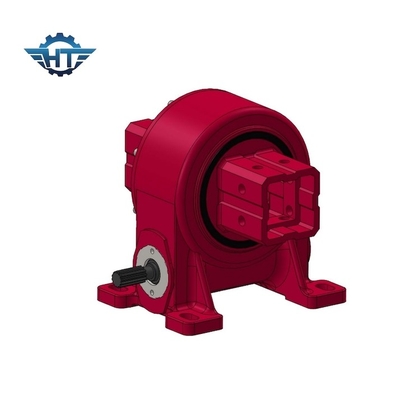

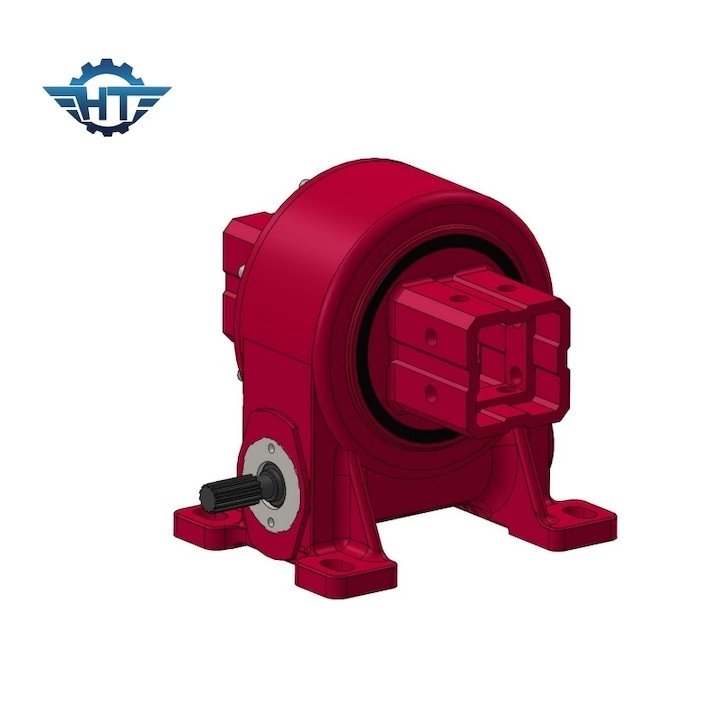

VE5 단일 축 24V 전기 행성 모터 워크 기어 슬레우 드라이브
워크 기어 슬레드 드라이브 설명
?? 기어 (worm gear) 는?? 기어 (worm drive) 라고도 불리는 기계식 기어 시스템으로,?? 기어 (worm gear) 라고 불리는 톱니가 있는 바퀴가,?? 기어 (worm) 라고 불리는 나선 모양의 기어 (spiral-screw-like gear) 와 얽혀 있다.벌레 기어 는 나사 가닥 과 비슷 하다, 한편, 벌레 기어는 주둥이 모양의 기어와 비슷하며, 주위를 감싸는 이빨이 있습니다.
벌레와 벌레는 세로 축을 가지고 있으며, 벌레를 회전시키면 벌레의 치아와 접촉하여 돌리게 됩니다.벌레 에 있는 나선형 이빨 의 각도 는 미끄러지는 동작 을 일으킨다, 이 두 구성 요소 사이의 기어 감소로 이어집니다. 감소 비율은 벌레 기어에 있는 치아 수와 벌레에 있는 스레드 수에 의해 결정됩니다.
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
신청서
벌레 기어 는 일반적으로 컨베이어 시스템, 포장 기계, 엘리베이터 및 엘리베이터, 자동차 스티어링 메커니즘,제어 된 운동 및 토크 전송이 필요한 산업용 용도.
특징
벌레 기어의 몇 가지 장점은 다음과 같습니다:
높은 기어 감소: 워크 기어는 높은 기어 감소 비율을 제공하여 입력 및 출력 샤프트 사이의 가속을 크게 줄일 수 있습니다.이것은 높은 토크와 낮은 속도 출력이 필요한 응용 프로그램에 적합합니다.
콤팩트 디자인: 워크 기어의 콤팩트 성질은 공간을 제한하는 애플리케이션에 이상적입니다. 그들의 축적 배열은 다른 기어 시스템에 비해 더 작은 발자국을 초래합니다.
자기 잠금 기능: 벌레 기어에는 자기 잠금 기능이 있으며, 벌레 기어가 쉽게 벌레를 움직일 수 없다는 것을 의미합니다.이 특성 때문에, 위치 유지 또는 후방 운전을 방지하는 것이 필요한 애플리케이션에서 워크 기어가 유용합니다..
높은 충격 부하 저항성: 벌레 기어와 벌레 기어 치아 사이의 큰 접촉 영역으로 인해 벌레 기어는 높은 충격 부하를 처리 할 수 있습니다.이것은 그들을 무거운 용량 응용 프로그램에 적합 합니다.
