제품 상세 정보:
|
| 모델: | SDE12 | 기어 비율: | 78:1 |
|---|---|---|---|
| 색: | 주문 제작됩니다 | 애플리케이션: | PV 추적 시스템 |
| 원래 장소: | 창주, 중국 | 보증 기간: | 5년 |
| 증명서: | ISO9001, CE | 유지: | 자유롭게 하세요 |
| 강조하다: | CE는 드라이브 트렌스미션을 살해했습니다,IP66 다수 드라이브 트렌스미션,밀폐 함체 선회 링 드라이브 |
||

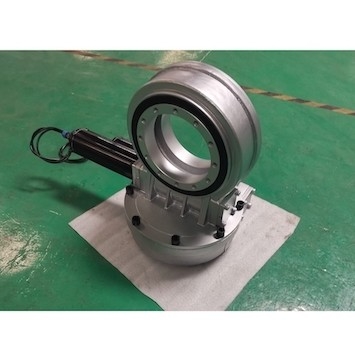

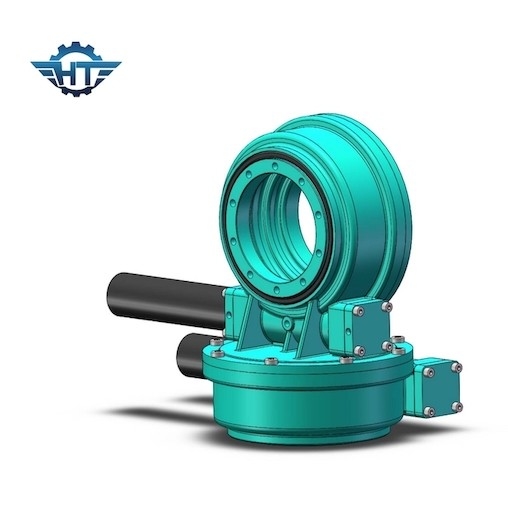

CE는 PV 트래킹 시스템에 대해 IP66 태양 추적자 다수 드라이브 트렌스미션에게 자격을 주었습니다
다수 드라이브 트렌스미션 기술
밀폐 함체 슬루잉 드라이브는 주로 방진형, 방수이고 부식 방지 이유에 대한 높은 요건을 위한 상대적으로 비육이 잘된 상태에 적용됩니다.프레시온 등급 IP66.
브랜드명 : 행투오
모델 번호 : SDE12A-78MHD-24RC-rev.a
재료 : 42CrMo, 쿼터
증명하세요 : CE, ISO9001
보증 : 5년
듀티 싸이클 : 30년
포장되는 것 : 합판 패키지
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
Ｑ＆Ａ
적당한 다수 드라이브를 선택하는 방법
다음의 요인들을 고려하여 선택될 수 있는 많은 유형의 다수 드라이브가 있습니다.
1. 수용력, 방향과 성능 : 드라이브를 비트는 것 저속도와 저 부하에 적합합니다
2. 허용 속도 : 다수 드라이브의 다른 드라이버 타입을 위해 일반적으로 작은 마찰과 저 가열 용량과 태도는 고속도에 적합합니다. 설계는 그들의 궁극적 회전 속도 아래에 하부 상태로 일하기 위해 회전식 롤링 베어링을 위해 노력하여야 합니다.
3. 강성 : 다수 구동 장치의 태도가 하중을 지닐 때, 베어링 링과 회전 본체의 접촉 장소는 탄성 변형을 생산할 것이고, 변형량이 하중에 비례하고, 그것의 비율이 베어링 강성 크기를 결정합니다. 태도의 강성은 일반적으로 태도의 예비-강화에 의해 향상될 수 있습니다. 게다가 베어링 지지체 설계에서, 태도의 조합과 배열을 고려하는 것 또한 베어링 지지 강도를 향상시킬 수 있습니다.
4. 성능과 장착오차를 조정하는 것 : 태도가 작업 위치 안으로 로딩된 후, 가난한 설치와 위치설정은 에러를 제조함으로써 야기될 것입니다. 이 시각에, 샤프트 어업과 열팽창과 다른 이유 때문에, 조기 손상을 일으키면서, 베어링 많은 부하를 또한 지닙니다. 자동 센터링 태도는 혼자 장착오차에 의해 초래된 결점을 넘어설 수 있고, 그러므로 그와 같은 사용에 적합합니다.
5. 다수 드라이브 설치와 분해 : 안쪽이고 외부 링이 일 수 있는 태도, 기타 등등이 속하는 원뿔 롤러 베어링, 롤러베어링과 원추형 로울러는 설치하고 분해되도록 쉬운 베어링 유형 (그것이 있고 소위 태도를 분리했습니다) 분리했습니다.
