제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 " |
|---|---|---|---|
| 구조: | 웜 기어 | 자동 잠김: | 반대 셀프 록 |
| 애플리케이션: | 수평선상 단일축 트래킹 시스템 | 반발: | 소형 |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | VE9 다수 기어장치 드라이브,수평선상 다수 기어장치 드라이브,12*12 단일축 슬루잉은 운전합니다 |
||

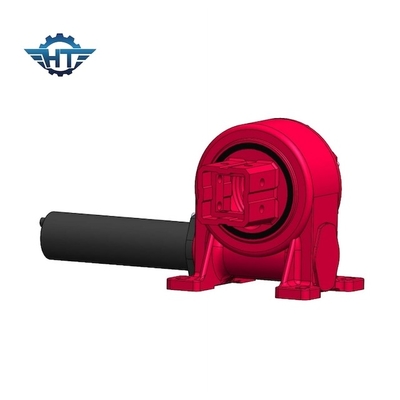

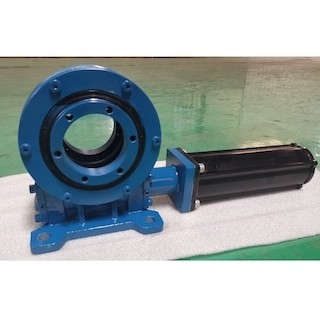

수평선상 단일축 트래킹 시스템을 위한 튜브 관경 12*12와 VE9 다수 기어장치 드라이브
12*12 토크 튜브는 드라이브 기술을 살해했습니다
태양 추적시스템에서 슬유잉 드라이브를 위한 솔루션 제공자로서, 우리는 계속 연속적인 기술 혁신을 보증하기 위해 제품을 향상시키고 개발합니다. 미래에, 우리는 계속해서 먼저 고객의 원칙을 고수하고, 광기전력 공장의 발전 국세청을 증가시킬 수 있도록 도와 주기 위한 효율적이고 믿을 만한 제품 및 서비스를 사용할 것입니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
응용소프트
평평한 단일축 태양추적 시스템
기우뚱한 단일축 태양추적 시스템
CSP, 프레넬, 포물선 흡수체
단일축 추적시스템은 평평한 단일축과 기우뚱한 단일축을 포함합니다.
