제품 상세 정보:
|
| 반발: | <0.1° | 조화된 모터: | 전기 모터 |
|---|---|---|---|
| 소재: | 금속 | 모델: | 수직 슬유잉 드라이브 |
| 모터 타입: | 브러쉬리스 모터 | OEM 서비스: | 사용 가능 |
| 정확성: | 0.1도 | 전송 효율: | 40% |
| 강조하다: | 작은 워크 드라이브 기어박스,수평으로 장착된 워크 드라이브 기어박스,태양 추적 워크 드라이브 기어박스 |
||

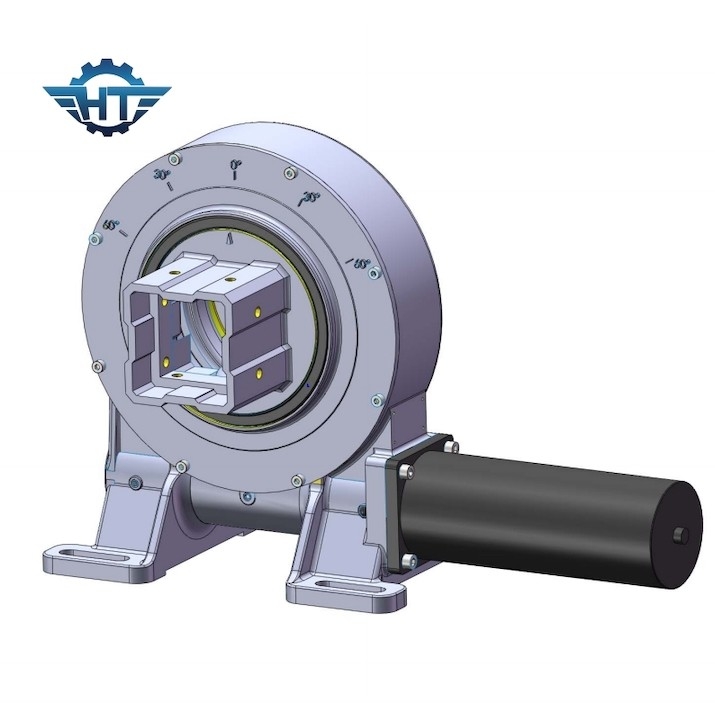

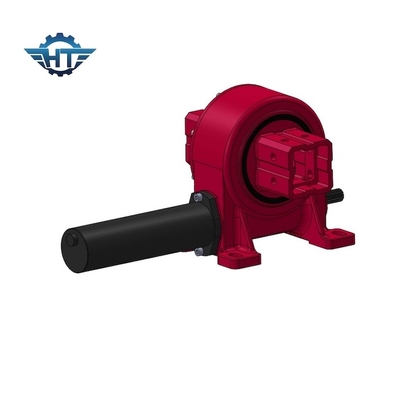

태양 추적을 위한 수평 장착된 소종 구동 기어박스
스레잉 기어박스 설명
스레잉 기어박스 (swelling gearbox, also known as a slewing drive or slew) 는 다양한 용도로 무거운 짐을 회전하거나 회전시키는 데 사용되는 기계 장치이다. 일반적으로 크레인,발굴기, 풍력 터빈, 태양 추적 시스템.
회전 변속기의 주요 목적은 제어 된 회전 및 부하에 대한 지원을 제공하는 것입니다. 다음과 같은 몇 가지 주요 구성 요소로 구성됩니다.
하우징: 기어박스의 내부 구성 요소를 담고 있는 외부 구조.
슬레우 링: 기어박스가 원활하게 회전 할 수 있도록 하는 크고 원형의 베어링. 회전 중에 부하에 지원과 안정성을 제공합니다.
기어 트레인: 기어 트레인은 원하는 회전 출력을 달성하기 위해 특정 구성에 배치된 기어 세트로 구성됩니다. 일반적으로 스퍼 기어, 나선 기어,또는 벌레용 기어.
모터: 모터는 회전 기어박스를 회전시키는 동력을 제공합니다. 그것은 전기 모터, 수압 모터 또는 특정 응용 프로그램에 따라 수동 크랭크가 될 수 있습니다.
출력 샤프트: 출력 샤프트는 기어 트레인과 연결되어 기어 박스 하우징에서 확장됩니다. 그것은 회전 움직임을 부하에 전송하여 회전 할 수 있습니다.
VE 모델 스윙 기어박스 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
주요 특징
1무한한 회전 각도와 범위
2. 가능한 높은 전력 및 토크의 가장 효율적인 전송을 제공
3완전히 닫혀 있고 밀폐된 주택은 혹독한 환경에 견딜 수 있으며 안전성을 높입니다.
