제품 상세 정보:
|
| 소재: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
|---|---|---|---|
| 모터: | 직류 전동기 | 적용: | 2가지 인물 사진 PV 태양추적 시스템 |
| 소음: | ≤60dB | 작동 온도: | -20C~+80C |
| 제품 이름: | 태양광 추적기 슬루 드라이브 | 보호 수준: | IP66 |
| 강조하다: | VE7 슬레드 드라이브 태양,24VDC 기어 모터 슬레드 드라이브 태양,태양열 추적 시스템을 위한 24v 회전 드라이브 |
||

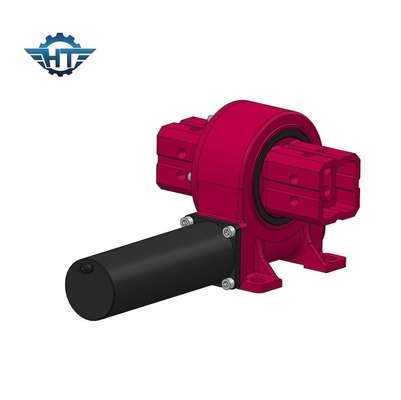

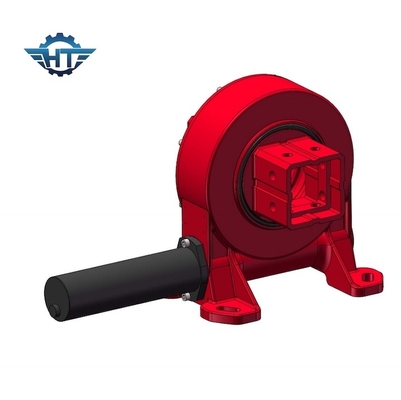

VE7 태양 추적기 24VDC 기어 모터 2 포트레이트 PV 태양 추적 시스템
VE7 태양 추적기 스레드 드라이브 설명
헝투오의 스윙 드라이브는 여러 단계의 기어에서 변수 비율을 제공하는 정밀 기술을 사용합니다. 베어링과 기어는 낮은 프로필, 자율 유지,그리고 설치 준비 된 주택우리는 특정 애플리케이션에 맞게 맞춤형 솔루션을 제공할 수 있습니다.
스윙 드라이브의 설계 및 사양은 부하 용량, 속도, 정확성 및 환경 조건 등 특정 응용 요구 사항에 따라 다를 수 있습니다.다양한 크기와 기어 비율은 다양한 응용 프로그램 및 부하 용량을 수용 할 수 있습니다..
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
특징
토크 전송: 스윙 드라이브는 드라이브 메커니즘에서 스윙 링으로 효율적으로 토크를 전송하여 원활하고 제어 된 회전을 가능하게합니다.벌레 기어 또는 스퍼 기어 시스템은 최소한의 반작용과 함께 신뢰할 수 있는 전력 전송을 보장.
스윙 링 보호: 스윙 드라이브는 스윙 링과 기어와 같은 내부 구성 요소를 오염물질, 먼지, 수분,다른 환경 요인이것은 드라이브 시스템의 사용 수명을 연장하는 데 도움이됩니다.
다재다능성: 슬레잉 드라이브는 특정 애플리케이션 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다. 다양한 크기, 부하 용량, 기어 비율 및 장착 구성에서 사용할 수 있습니다.이 다재다능성 때문에 다양한 산업 및 응용 분야에서 사용할 수 있습니다..
신청서
우리의 제품에는 스윙 드라이브 및 관련 부품이 포함됩니다. 주로 단일 또는 이중 축 태양 추적 시스템, 건설 차량, 항구 기계,모듈형 차량 및 소형 풍력 발전 시스템.
