제품 상세 정보:
|
| 포장 중량: | 53 KG | 소음 수준: | ≤50dB |
|---|---|---|---|
| 입력 전압: | 24v | 속도 범위: | 0.1-100rpm |
| 제품 이름: | 태양광 추적기 슬루 드라이브 | 적용: | PV 태양추적 시스템 |
| 정확도: | 0.1' | 결의안: | 3600ppr |
| 강조하다: | 고 정밀 태양 추적기 스레드 드라이브,IP66 보호 태양 스레드 드라이브,53kg 태양 스레드 드라이브 |
||

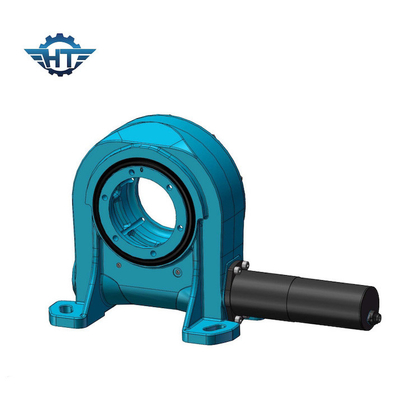

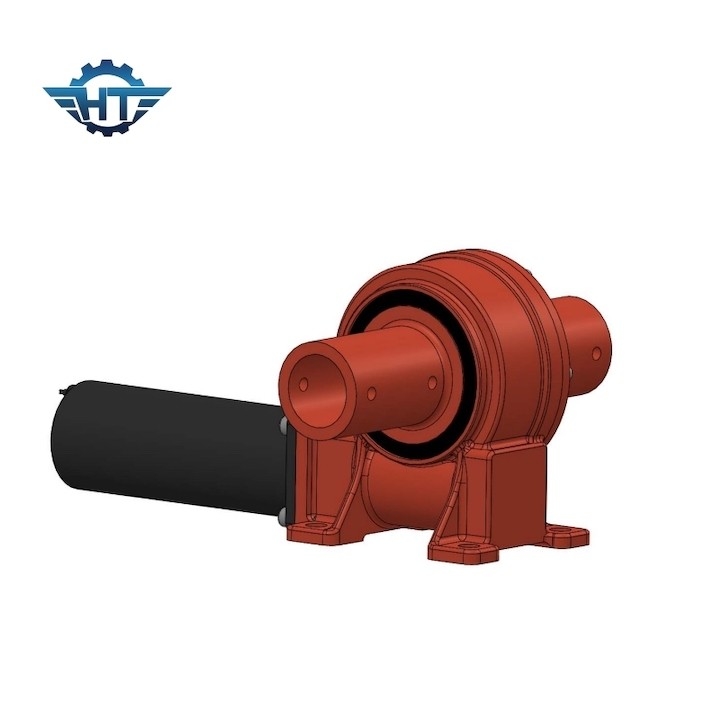

고정밀 태양 추적기 스레드 드라이브 해상도 0.01° IP66 보호
제품 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
다음은 스윙 드라이브의 주요 기능과 구성 요소에 대한 설명입니다:
주요 하우징: 스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트 한 하우징으로 구성됩니다.하우징은 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙 축: 스윙 드라이브의 중심에는 중심 축이 있으며, 종종 워크 기어라고 불리며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다.. 벌레 나사는 고리 기어에 치아와 연동, 제어 회전을 허용합니다.
드라이브 모터: 스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
베어링: 고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활: 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호하기 위해, 회전 드라이브는 밀봉 및 밀착 장치가 장착되어 있습니다.마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 를 사용하는 것 은 필수적 이다.
장착 플랜지: 응용 프로그램에 따라, 휠링 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기어 (Output Gear): 일부 스윙 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
기술 매개 변수
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
신청서
스윙 드라이브는 정밀하게 제어 된 회전 및 부하 운반 능력을 필요로하는 많은 산업 및 응용 분야에서 중요한 역할을합니다.다음은 스윙 드라이브의 일반적으로 사용되는 응용 프로그램의 목록입니다:
태양광 추적 시스템: 태양광 패널 및 배열을 방향화하는 데 사용됩니다. 에너지 캡처를 극대화하고 태양광 발전의 효율성을 향상시키기 위해.
풍력 터빈: 스윙 드라이브는 풍력 에너지를 효율적으로 활용하기 위해 나젤과 블레이드의 방향을 제어하는 데 사용됩니다.
건설 장비: 발굴기, 크레인, 콘크리트 펌프 등 이 장비 들 은 붐, 팔, 또는 버킷 의 회전 을 정확하게 제어 하기 위해 사용 된다.
농업 기계: 군대는 수확기와 관개 시스템을 결합하여 다양한 구성 요소의 이동과 위치를 용이하게하기 위해 스윙 드라이브를 사용합니다.
재료 처리: 스윙 드라이브는 컨베이어 시스템, 재료 로더 및 스택어에서 컨베이어 벨트 및 기타 장비의 움직임과 위치를 제어하는 데 사용됩니다.
또한 회전 테이블, 선박 크레인, 해상 드릴링 리그, 선박 위치 시스템,리프트 플랫폼 및 버킷 트럭, 조류 및 파도 에너지 시스템, 방송 안테나 및 감시 카메라 시스템, 자동화 제조, 군사 및 항공 우주 장비, 놀이 공원 승차,천문 관측소 및 망원경, 그리고 무거운 광산 장비.
이 예들은 회전 드라이브의 다재다능성과 효율적이고 안전한 작동을 보장하는 산업의 다양한 측면에서의 중요성을 보여줍니다.
지원 및 서비스
태양 추적기 스레드 드라이브 기술 지원 및 서비스
에
우리 서비스 는 다음 과 같은 것 들 을 포함한다.
설치 및 설정 제안
유지보수 지침
문제 해결
어떤 질문이나 도움이 필요한 경우, 저희에게 연락하는 것을 주저하지 마십시오. 우리는 당신이 태양 추적 스레브 드라이브에서 최대한을 얻을 수 있도록 도와 기대합니다.
포장 및 운송
포장 및 운송
각 태양광 추적기 슬레드 드라이브를 조심스럽게 꿀집 카드보드와 경계 블록으로 포장하십시오.
상자에 잘 봉인하고 그에 따른 운송 정보로 표시합니다.
모든 포장 재료가 먼지나 더럽지 않은지 확인합니다.
박스에 테스트 보고서를 첨부합니다.
신뢰할 수 있는 운반기를 사용하는 배.
담당자: Mr. Tommy Zhang
전화 번호: +86-18961639799
