제품 상세 정보:
|
| 출력 토크: | 7320 Nm | 입력 전압: | 24v |
|---|---|---|---|
| 소음 수준: | ≤50dB | 보증: | 5년 |
| 속도 범위: | 0.1-100rpm | 결의안: | 0.01' |
| 작동 온도: | -40℃~+120℃ | 적용: | PV 추적 시스템 |
| 강조하다: | 정밀한 태양 스윙 드라이브,PV 추적 태양 스레드 드라이브,높은 출력 토크 태양 추적 장치 |
||

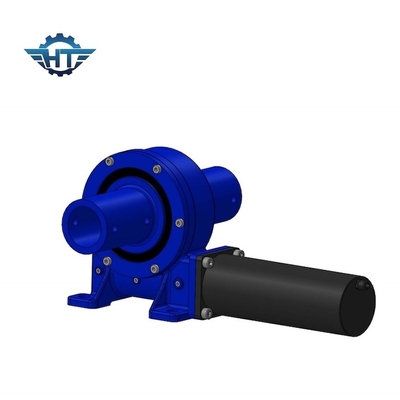

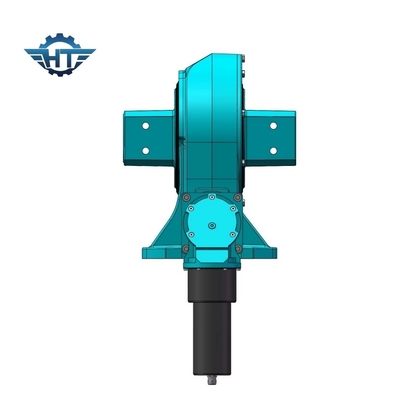

0.1° 정밀 고 출력 토크 PV 추적 애플리케이션을 위한 정밀 스윙 드라이브
제품 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
스윙 드라이브의 주요 특징과 구성 요소는 다음과 같습니다.
주요 하우징: 스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트 한 하우징으로 구성됩니다.하우징은 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙 축: 스윙 드라이브의 중심에는 중심 축이 있으며, 종종 워크 기어라고 불리며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다..
드라이브 모터: 스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
베어링: 고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활: 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호하기 위해, 회전 드라이브는 밀봉 및 밀착 장치가 장착되어 있습니다.마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 를 사용하는 것 은 필수적 이다.
장착 플랜지: 응용 프로그램에 따라, 휠링 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기어 (Output Gear): 일부 스윙 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
신청서
스윙 드라이브는 전 세계 다양한 산업 및 응용 분야에서 사용되는 다기능 부품으로 제어 된 회전, 정확한 위치 및 부하 운반 능력을 제공합니다.스윙 드라이브의 주요 이점 중 하나는 그들의 다양성입니다· 전력 생산용 태양광 추적 시스템에서 무거운 광산 장비에 이르기까지 찾을 수 있습니다.
1태양광 추적 시스템: 스윙 드라이브는 태양광 패널과 배열을 방향화하여 에너지 캡처를 극대화하고 효율성을 향상시키기 위해 사용됩니다.
2풍력 터빈: 풍력 터빈이 풍력 에너지를 효율적으로 활용 할 수 있도록 나젤과 블레이드 방향의 제어 기능을 제공합니다.
3건설 장비: 슬레잉 드라이브는 붐, 팔 또는 버킷 회전을 통해 백호, 크레인 또는 콘크리트 펌프에 대한 정확한 제어 기능을 제공합니다.
4농업 기계: 합작 모기기와 관개 시스템은 각종 부품의 이동 및 위치화를 위해 회전 드라이브를 사용합니다.
5재료 처리: 스윙 드라이브는 컨베이어 시스템, 재료 로더 및 스택러에서 컨베이어 벨트를 제어하는 데 사용됩니다.
6회전 테이블: 산업 및 가공 공정에서, 그들은 가공 중에 작업 조각에 대한 정확한 통제를 보장하기 위해 회전 테이블에서 사용됩니다.
7해상 및 해상 장비: 배 크레인, 해상 드릴링 리그 및 배 위치 시스템에서 로드와 장비를 회전시키기 위해 스레잉 드라이브가 필요합니다.
8. 공기 작업 플랫폼: 엘리베이터 플랫폼 및 버킷 트럭에서 필수적이며, 높은 지역으로 접근 할 수 있습니다.
9신재생 에너지: 풍력 및 태양 에너지 외에도 스윙 드라이브는 에너지 캡처 장치를 방향화하는 데 유파 및 파도 에너지 시스템에서 사용됩니다.
10위성 접시: 통신을 유지하기 위해 위성 접시의 지향 및 추적에 도움이됩니다.
11방송 및 감시: 라디오 및 텔레비전 방송 안테나와 감시 카메라 시스템은 안테나 또는 카메라를 이동시키기 위해 스위닝 드라이브를 사용합니다.
12자동화 제조: 그들은 회전 움직임과 정확한 제어가 필요한 자동화 제조 프로세스에서 핵심 역할을합니다.
13국방 및 항공우주: 미사일 발사체, 레이더 시스템 및 망원경은 방향을 제어하기 위해 회전 드라이브가 있습니다.
14엔터테인먼트 산업: 놀이 공원 승차, 페리스 바퀴 및 회전 플랫폼을 포함하여 발견 할 수 있습니다.
15망원경 및 관측소: 천문학 관측소 및 망원경은 천체들을 가리키고 추적하는 데 사용된다.
16광산 및 채굴 장비: 버킷 휠 발굴기와 스택-리컬레이터와 같은 무거운 광산 장비는 부품의 이동 및 위치를 이동하기 위해 스윙 드라이브를 사용합니다.
이 예제 들 은 회전 동력 의 다재다능성 과 효율적 인 안전 작동 에 대한 그 중요성 을 보여 준다.
포장 및 운송
태양광 추적기 스레드 드라이브의 포장 및 운송:
제품은 내구성 높은 접착판 상자에 넣고 단단히 밀고 있습니다.
그 후 상자 는 외면 의 고판 용기 에 넣는다.
외부 용기는 방수 플라스틱 포장으로 봉인됩니다.
패키지에는 제품 이름과 회사 로고가 표시됩니다.
패키지는 고객의 위치에 따라 항공 또는 해상 운송을 통해 배송됩니다.
