제품 상세 정보:
|
| 부호기: | 선택 사항 | 적용: | 태양 추적 시스템 |
|---|---|---|---|
| 속도 범위: | 00.1-1 rpm | 정확성: | 0.15° |
| 작동 온도: | -40℃~+120℃ | 제품 이름: | 태양광 추적기 슬루 드라이브 |
| 토크: | 7320 Nm | 입력 전압: | 24v |
| 강조하다: | 빠르게 반응하는 태양 추적 스레드 드라이브,산업용 태양 추적기 스레드 드라이브,1 rpm 태양 추적 장치 |
||

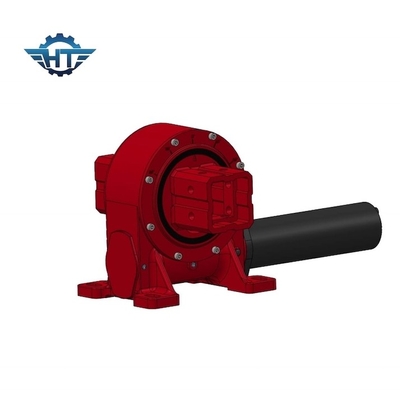

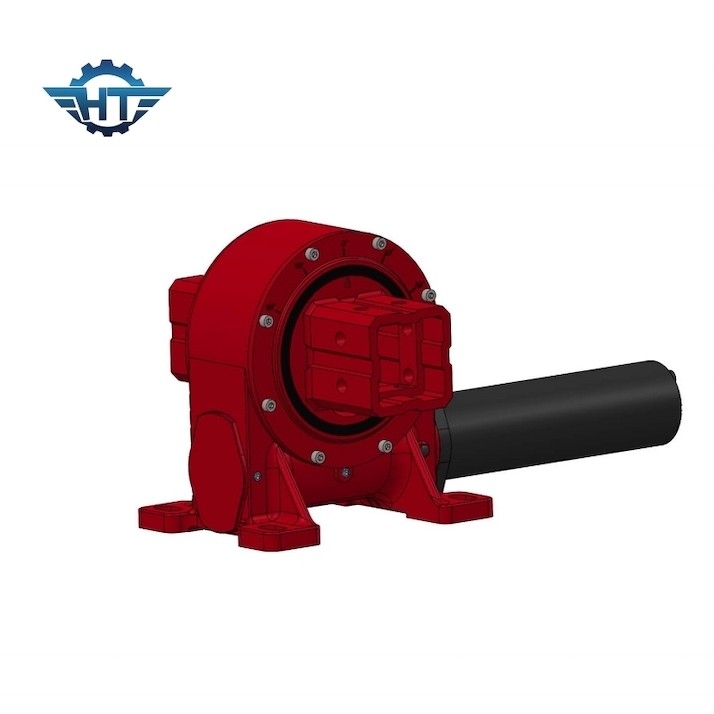

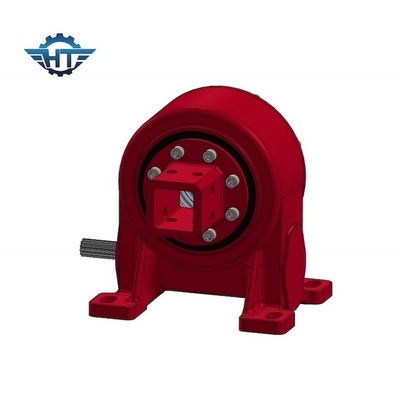

0.01° 고해상도 IP66 태양 추적기 스윙 드라이브
제품 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 제어 운동에 대한 신뢰할 수 있고 견고한 솔루션을 제공합니다, 그리고 일반적으로 산업 기계, 태양 추적 시스템, 풍력 터빈, 건설 장비 및 정확한 회전을 요구하는 다른 응용 프로그램에서 발견됩니다.회전 드라이브는 일반적으로 견고한, 모든 내부 구성 요소를 포함 한 컴팩트 하우징으로, 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다. 시스템의 핵심은 중앙 축입니다.흔히 '저미 기구'라고 불립니다., 회전 운동의 회전점으로 작용하고 부하를 회전시키는 데 필요한 토크와 전력을 제공하는 외부 드라이브 모터에 연결됩니다. 고품질 베어링, 밀폐,그리고 윤활은 회전 드라이브의 필수 구성 요소입니다베어링은 효율적인 회전을 위해 지원을 제공하고 마찰을 줄이고 밀폐와 윤활제는 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호합니다.그리고 장기적인 신뢰성을 보장합니다용도에 따라 스윙 드라이브에는 장치를 주변 구조에 안전하게 고정하기위한 장착 플랜지와 회전을 필요로하는 부하를 연결하기위한 출력 기어가 포함 될 수 있습니다.스윙 드라이브는 광범위한 응용 분야에 다양한 장점을 제공합니다, 그들의 강도와 정밀도 두 그들의 주요 장점입니다. 그들의 다양성, 내구성그리고 축적 및 방사선 부하를 모두 지원 할 수있는 능력은 건설과 같은 산업에서 특히 가치가 있습니다., 재생 에너지, 제조업.
기술 매개 변수
자동 변속 시스템에서 널리 사용되는 행성 감소기는 모터를 증가시키는 동시에 모터의 속도를 줄이기 위해 사용되는 기계 장치의 일종입니다.위의 표는 등급 출력 토크를 보여줍니다, 유지 모멘트, 기울기 모멘트, 축적 부하, 방사선 부하, 비율, 효율성, 정확성, IP 보호, 작동 온도, 자율 잠금 특성다양한 크기의 행성 적도기의 무게 정보.
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
요약하기 위해, 논의 된 행성 적도기의 사양은 크기에 따라 크게 다릅니다. 그러나 그들 대부분은 높은 효율, 정확성 및 IP 보호와 같은 유사한 특성을 공유합니다.,또한 넓은 온도 범위도 있습니다.
신청서
슬레잉 드라이브는 제어 된 회전, 정확한 위치 및 부하 운반 능력이 필수적인 광범위한 산업 및 장비에서 응용 프로그램을 찾습니다.그들은 유연하고 견고할 뿐만 아니라, 또한 장비 및 구성 요소의 정확한 위치 및 회전을 제공할 수 있습니다. 회전 드라이브의 일반적인 응용 분야는 다음을 포함합니다.
태양광 추적 시스템: 스윙 드라이브는 태양광 추적 시스템에서 태양 전지 패널과 배열을 하루 종일 태양 쪽으로 방향을 설정하는 데 널리 사용됩니다.에너지 포집을 극대화하고 태양광 발전의 효율성을 향상시키는 것.
풍력 터빈: 풍력 터빈에서 사용되며, 나젤과 블레이드의 방향을 제어합니다.풍력 터빈이 바람의 방향을 향하여 풍력을 효율적으로 활용할 수 있도록.
건설 장비: 슬레잉 드라이브는 부러기, 크레인 및 콘크리트 펌프와 같은 건설 기계에서 사용되며, 부름, 팔 또는 버킷 회전을 정확하게 제어 할 수 있습니다.
농업 기계: 농작물 수확기 및 관개 시스템을 포함한 농업 장비는 종종 다양한 구성 요소의 움직임과 위치를 제어하기 위해 회전 드라이브를 사용합니다.
재료 처리: 컨베이어 시스템, 재료 로더 및 스택러 는 컨베이어 벨트 및 기타 장비 의 움직임 및 위치 를 제어 하기 위해 스윙 드라이브 를 사용 한다.
회전 테이블: 제조 및 가공 응용 프로그램에서 회전 테이블에는 회전 드라이브가 사용되며 가공 과정에서 작업 조각의 정확한 인덱싱 및 위치를 가능하게합니다.
해상 및 해상 장비: 선박 크레인, 해상 드릴링 리그 및 선박 위치 시스템에서 선박 크레인, 선박 포지셔닝 시스템 등에서 스레잉 드라이브를 사용하여 장비와 부하의 회전을 제어합니다.
공기 작업 플랫폼: 엘리베이터 플랫폼 및 버킷 트럭은 작업 플랫폼의 움직임과 위치를 제어하기 위해 스윙 드라이브를 사용하여 고층 지역으로 접근 할 수 있습니다.
신재생 에너지: 풍력 및 태양광 애플리케이션 외에도 스윙 드라이브는 기류 및 파도 에너지 시스템에서 에너지 캡처 장치의 방향을 제어하는 데 사용됩니다.
위성 접시: 회전 드라이브는 궤도 위성과의 통신을 유지하기 위해 위성 접시의 정확한 지향 및 추적을 가능하게합니다.
방송 및 감시: 안테나 또는 카메라 움직임을 제어하기 위해 라디오 및 텔레비전 방송 안테나 및 감시 카메라 시스템에서 사용됩니다.
자동화 제조: 스윙 드라이브는 정확한 회전 움직임과 위치가 필요한 다양한 자동화 제조 프로세스에서 역할을합니다.
국방 및 항공우주: 군사 및 항공우주 응용 분야에서는 레이더 시스템, 미사일 발사체 및 망원경에서 장비의 지향을 제어하는 데 사용됩니다.
엔터테인먼트 산업: 놀이 공원 승차장, 페리스 바퀴 및 테마 공원에서 회전 플랫폼을 포함하여 스레잉 드라이브를 찾을 수 있습니다.
망원경 및 관측소: 천문학 관측소 및 망원경은 천체의 정확한 위치 및 추적을 위해 스위닝 드라이브를 사용합니다.
광산 및 광산 장비: 스레잉 드라이브는 부품의 움직임을 제어하기 위해 버킷 휠 발굴기 및 스택-리컬레이터와 같은 무거운 광산 장비에 사용됩니다.
이 예들은 회전 드라이브의 다재다능성과 다양한 산업 및 응용 분야에서 정확한 제어를 제공하는 데 중요한 것을 강조합니다.
