| Brand Name: | Hangtuo |
| Model Number: | VE9 " |
| MOQ: | 1 |
| 가격: | 200~350 USD |
| Delivery Time: | 7~15 days |

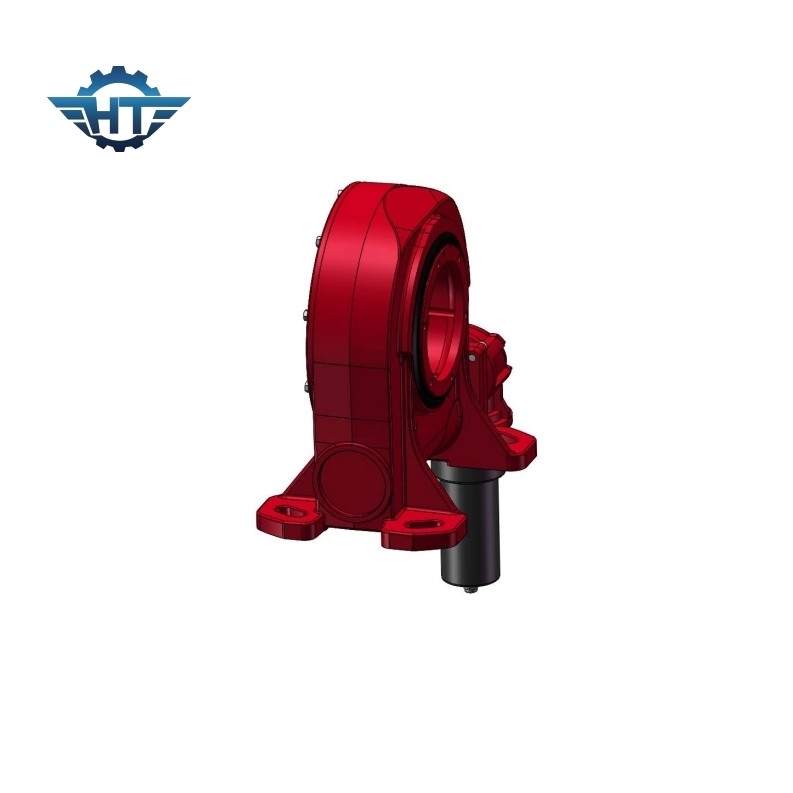

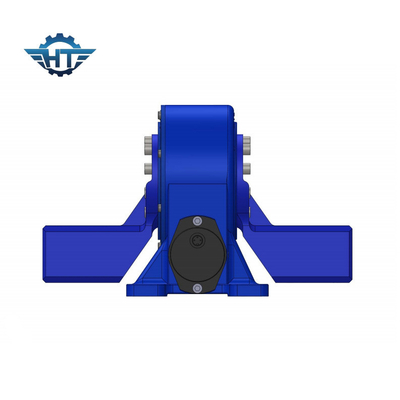

고성능 태양 추적기 스레드 드라이브 출력 토크 5 년
제품 설명
스레잉 드라이브 (Slewing drive, slew drive, slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
스윙 드라이브의 주요 구성 요소는 통합 구성 요소, 중앙 축, 모션 변환을 위한 내부 기어, 외부 드라이브 모터,안정성 및 마찰을 줄이는 베어링, 보호용 밀폐 및 윤활유, 선택적 장착 플랜지 및 출력 기어
스윙 드라이브는 무거운 부하를 처리하고 정확한 운동 제어 기능을 제공하기 위해 구성되어 있으며, 다양한 산업에 유용합니다. 특히 건설, 재생 에너지,그리고 제조업은 그들의 다재다능성 때문에, 내구성, 그리고 축적 및 방사성 부하를 모두 처리 할 수있는 능력.
특징
스레잉 드라이브 (Slewing drive, slew drive, slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
다음은 스윙 드라이브의 주요 기능과 구성 요소에 대한 설명입니다:
주요 하우징: 스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트한 하우징으로 구성됩니다.하우징은 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙 축: 회전 드라이브의 중심에는 회전 운동의 중추점으로 작용하는 종종 벌레 기어라고 불리는 중앙 축이 있습니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다.. 벌레 나사는 고리 기어에 치아와 연동, 제어 회전을 허용합니다.
드라이브 모터: 스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
베어링: 고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활: 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호하기 위해, 회전 드라이브는 밀봉 및 밀착 장치가 장착되어 있습니다.마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 를 사용하는 것 은 필수적 이다.
장착 플랜지: 응용 프로그램에 따라, 휠링 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기어 (Output Gear): 일부 스윙 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
우리는 다양한 크기의 행성 기어 감소기를 제공합니다. 모델 및 사양 세부 사항은 아래 표에 나열되어 있습니다.
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
우리의 행성 기어 환기는 모두 고효율과 IP66 방수 등급을 갖추고 있습니다. 또한 그들의 온도 범위는 -40 ° C에서 +120 ° C까지 확장,그리고 각각의 것은 자속 잠금과 가벼운 기능으로 설계되었습니다..
신청서
슬레잉 드라이브는 제어 된 회전, 정확한 위치 및 부하 운반 능력이 필수적인 광범위한 산업 및 장비에서 응용 프로그램을 찾습니다.다음은 스윙 드라이브의 몇 가지 일반적인 응용 프로그램입니다:
태양광 추적 시스템: 스윙 드라이브는 태양광 추적 시스템에서 태양 전지 패널과 배열을 하루 종일 태양 쪽으로 방향을 설정하는 데 널리 사용됩니다.에너지 포집을 극대화하고 태양광 발전의 효율성을 향상시키는 것.
풍력 터빈: 풍력 터빈에서 사용되며, 나젤과 블레이드의 방향을 제어합니다.풍력 터빈이 바람의 방향을 향하여 풍력을 효율적으로 활용할 수 있도록.
건설 장비: 슬레잉 드라이브는 부러기, 크레인 및 콘크리트 펌프와 같은 건설 기계에서 사용되며, 부름, 팔 또는 버킷 회전을 정확하게 제어 할 수 있습니다.
농업 기계: 농작물 수확기 및 관개 시스템을 포함한 농업 장비는 종종 다양한 구성 요소의 움직임과 위치를 제어하기 위해 회전 드라이브를 사용합니다.
재료 처리: 컨베이어 시스템, 재료 로더 및 스택러 는 컨베이어 벨트 및 기타 장비 의 움직임 및 위치 를 제어 하기 위해 스윙 드라이브 를 사용 한다.
회전 테이블: 제조 및 가공 응용 프로그램에서 회전 테이블에는 회전 드라이브가 사용되며 가공 과정에서 작업 조각의 정확한 인덱싱 및 위치를 가능하게합니다.
해상 및 해상 장비: 선박 크레인, 해상 드릴링 리그 및 선박 위치 시스템에서 선박 크레인, 선박 포지셔닝 시스템 등에서 스레잉 드라이브를 사용하여 장비와 부하의 회전을 제어합니다.
공기 작업 플랫폼: 엘리베이터 플랫폼 및 버킷 트럭은 작업 플랫폼의 움직임과 위치를 제어하기 위해 스윙 드라이브를 사용하여 고층 지역으로 접근 할 수 있습니다.
위성 접시: 회전 드라이브는 궤도 위성과의 통신을 유지하기 위해 위성 접시의 정확한 지향 및 추적을 가능하게합니다.
방송 및 감시: 그들은 안테나 또는 카메라 움직임을 제어하기 위해 라디오 및 텔레비전 방송 안테나 및 감시 카메라 시스템에서 사용됩니다.
자동화 제조: 스윙 드라이브는 정확한 회전 움직임과 위치가 필요한 다양한 자동화 제조 프로세스에서 역할을합니다.
국방 및 항공우주: 군사 및 항공우주 응용 분야에서는 레이더 시스템, 미사일 발사체 및 망원경에서 장비의 지향을 제어하는 데 사용됩니다.
엔터테인먼트 산업: 놀이 공원 승차장, 페리스 바퀴 및 테마 공원에서 회전 플랫폼을 포함하여 스레잉 드라이브를 찾을 수 있습니다.
망원경과 관측소: 천문학 관측소와 망원경은 천체들의 정확한 위치와 추적을 위해 스윙 드라이브를 사용합니다.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
지원 및 서비스
태양열 추적기 스레드 드라이브 기술 지원 및 서비스
우리는 전문적인 기술 지원과 서비스를 제공합니다. 우리의 태양 추적 스레드 드라이브. 전문가의 팀은 설치에서 유지 보수까지 당신이 가질 수있는 모든 문제에 도움을 줄 수 있습니다.
설치
만약 여러분이 태양광 추적기 스레드 드라이브를 처음 설치하는 경우, 우리는 이 과정이 원활하게 진행될 수 있도록 상세한 지침과 튜토리얼을 제공할 수 있습니다.
유지보수
태양광 추적기 스레드 드라이브는 유지보수가 용이하도록 설계되었습니다. 하지만 어떤 질문이나 문제가 있을 경우, 저희 팀은 도움을 드릴 수 있습니다.우리는 모든 유지보수 작업에 대한 조언과 도움을 줄 수 있습니다.
문제 해결
태양광 추적기 스레드 드라이브에 문제가 발생하면 저희 팀은 문제 해결에 도움을 줄 수 있습니다.우리는 당신의 태양 추적 스레드 드라이브를 다시 작동하도록 도와 상세한 지침과 조언을 제공할 수 있습니다..
포장 및 운송
태양열 추적기 슬레드 드라이브는 견고한 고지 포장재에 배송됩니다. 패키지는 운송 중에 발생할 수있는 모든 손상으로부터 제품을 보호하기 위해 설계되었습니다. 패키지 안에는태양 추적기 슬레드 드라이브는 운송 중에 손상되지 않도록 거품 및 거품 포장으로 안전하게 고정됩니다.이 패키지는 또한 제품 설명서와 필요한 모든 설치 하드웨어를 포함합니다.
