제품 상세 정보:
|
| 입력 전압: | 24v | 보호 수준: | IP66 |
|---|---|---|---|
| 보증: | 5년 | 적용: | PV 태양추적 시스템 |
| 소음 수준: | ≤50dB | 제품 이름: | 태양광 추적기 슬루 드라이브 |
| 무게: | 23 킬로그램 | 작동 온도: | -40℃~+120℃ |
| 강조하다: | RS485 인터페이스 태양 스레드 드라이브,24V 태양 추적 스레드 드라이브,PV 태양광 추적 스레브 드라이브 |
||

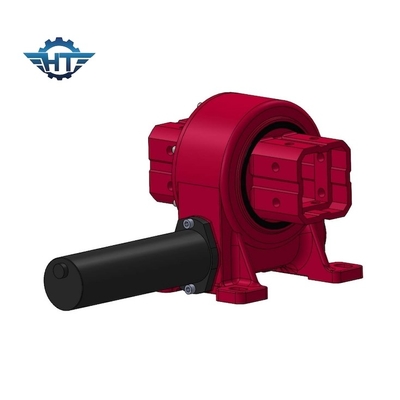

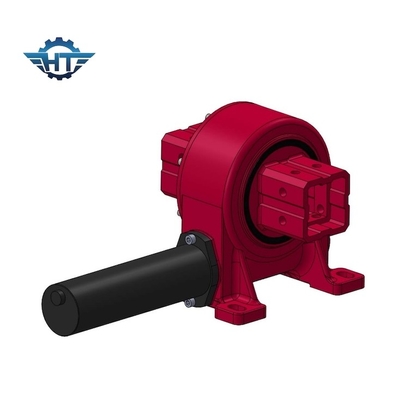

3600ppr 해상도와 RS485 인터페이스를 가진 첨단 태양 추적 시스템
제품 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
다음은 스윙 드라이브의 주요 기능과 구성 요소에 대한 설명입니다:
주요 하우징: 스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트 한 하우징으로 구성됩니다.하우징은 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙 축: 스윙 드라이브의 중심에는 중심 축이 있으며, 종종 워크 기어라고 불리며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다.. 벌레 나사는 고리 기어에 치아와 연동, 제어 회전을 허용합니다.
드라이브 모터: 스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
베어링: 고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활: 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호하기 위해, 회전 드라이브는 밀봉 및 밀착 장치가 장착되어 있습니다.마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 를 사용하는 것 은 필수적 이다.
장착 플랜지: 응용 프로그램에 따라, 휠링 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기어 (Output Gear): 일부 스윙 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
다음은 사용 가능한 다양한 환기 모델에 대한 간략한 설명입니다.
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
신청서
스윙 드라이브는 다양한 산업 및 응용 분야에서 광범위하게 사용되며 제어 된 회전, 정확한 위치 및 부하 운반 능력은 효율적인 작동에 필수적입니다.태양광 추적 시스템부터 풍력 터빈까지, 건설 장비 및 회전 테이블, 회전 드라이브는 다양한 구성 요소의 정확한 제어를 가능하게합니다.해상 및 해상 장비, 항공 작업 플랫폼, 재생 에너지 시스템, 위성 안테나, 방송 시스템, 감시 시스템, 자동화 제조 프로세스, 방위 및 항공 우주 응용 프로그램,놀이공원 경주, 망원경, 광산 및 채굴 장비.
스윙 드라이브의 다재다능성과 광범위한 응용 분야에서 그 중요성은 타의 추종을 불허합니다. 에너지 생산에서 엔터테인먼트,회전 드라이브는 다양한 구성 요소의 효율적인 이동과 정확한 위치화를 가능하게합니다., 다양한 산업에서 안전하고 효율적인 운영을 보장합니다.
지원 및 서비스
태양열 추적기 스레드 드라이브 기술 지원 및 서비스
경험 많은 엔지니어 팀으로 구성된 저희 팀은 문제를 파악하고, 여러분이 겪을 수 있는 모든 문제를 해결하는데 도움을 줄 것입니다. 또한 다양한 유지보수 서비스를 제공합니다.정기적인 예방 유지보수에서 비상 복구 및 교체까지.
우리는 고객들에게 기술 지원과 서비스를 제공하고 있습니다. 여러분의 질문과 우려에 항상 응답할 수 있는 전문 전문가들로 구성된 팀입니다.우리 팀은 태양 추적 스레드 드라이브 기술의 모든 측면에 대해 고도로 훈련되고 지식이 있습니다., 그리고 당신의 시스템을 최고 상태로 유지하기 위해 필요한 조언과 전문 지식을 제공 할 수 있습니다.
우리는 또한 사용자 정의 설치 제안 및 문제 해결을 포함하여 다양한 사용자 정의 서비스를 제공합니다.저희 팀은 여러분의 시스템에서 잠재적인 약점을 파악하고 최적의 성능을 보장하기 위해 맞춤형 솔루션을 제공할 수 있습니다..
우리의 기술 지원과 서비스는 여러분의 태양광 추적 스레드 드라이브 제품으로 가능한 최고의 경험을 제공하기 위해 설계되었습니다.저희에게 연락하는 것을 주저하지 마십시오..
포장 및 운송
태양광 추적기 슬레드 드라이브 포장 및 배송은 다음을 포함합니다:
고품질 포장재, 공기 거품 포장재, 축소 포장재, 폼 완충재
이 제품은 보호 상자에 잘 밀폐됩니다.
제품에는 추적 번호가 표시되어 지정된 주소로 배송됩니다.
