제품 상세 정보:
|
| 보증: | 5년 | 속도 범위: | 0.1-100rpm |
|---|---|---|---|
| 결의안: | 0.01' | 출력 토크: | 7320 N.m |
| 정확도: | 0.15° | 보호 수준: | IP66 |
| 입력 전압: | 24v | 모터: | 행성 트렌스미션 |
| 강조하다: | 소음 적 태양 추적기 스레드 드라이브,고효율 태양 추적기 스레드 드라이브,지속 가능한 운영 태양 스레드 드라이브 |
||

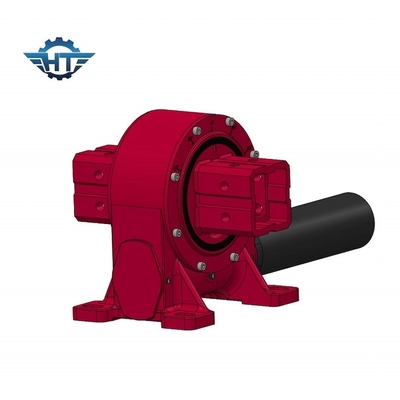

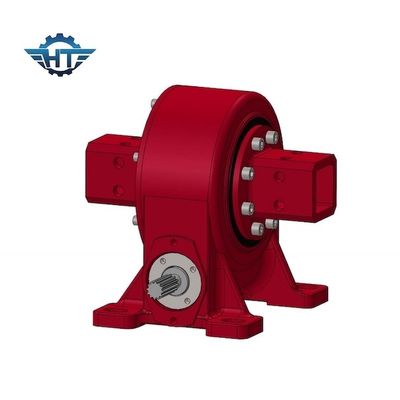

넓은 온도 범위 를 가진 정밀 설계 된 태양 추적 장치
제품 설명
스레잉 드라이브 또는 스레잉 베어링 드라이브로도 알려진 스레잉 드라이브는 중앙 축 주위를 제어 된 회전을 용이하게하도록 설계된 기계 부품입니다.그것은 제어되고 정확한 회전 움직임이 결정적 인 다양한 응용 프로그램에서 사용 됩니다. 여기 스윙 드라이브의 상세한 설명입니다:
1주요 구성 요소
하우징: 스윙 드라이브 는 모든 내부 구성 요소 를 포함하는 견고 한 하우징 으로 구성 되어 있다. 이 하우징 은 무거운 부하 와 혹독 한 환경 조건 을 견딜 수 있도록 설계 되었다.
중앙 축 (Worm Gear): 스윙 드라이브의 중심에는 중앙 축이 있으며, 종종 워크 기어라고 불립니다. 회전 운동의 중추점으로 사용됩니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다.. 벌레 나침반은 반지 기어에 있는 치아와 매스, 제어 된 회전을 가능하게 합니다.
드라이브 모터: 외부 드라이브 모터는 일반적으로 스윙 드라이브의 회전을 제어하기 위해 부착됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
2베어링:
스윙 드라이브 는 고품질 의 베어링 을 탑재 하여 지지 를 제공 하고 마찰 을 줄여 부드럽고 효율적 인 회전 을 가능하게 한다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
3밀폐 및 윤활:
내부 부품 들 을 먼지, 더럽고 습기 로부터 보호 하기 위해, 회전 동력 들 은 밀봉 과 밀착 에 장착 되어 있다. 마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절한 윤활료 를 사용 하는 것 이 필수 이다.
4장착 플랜지:
용도에 따라 스윙 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
5출력 기어:
일부 스레잉 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
6특징:
슬레잉 드라이브는 높은 부하 운반 능력, 컴팩트한 디자인, 정확한 위치 및 연속 360도 회전 능력으로 알려져 있습니다. 그들은 최소한의 반작용, 높은 신뢰성을 제공합니다.그리고 축적 및 방사선 부하를 모두 처리 할 수 있을 만큼 다재다능합니다.
7응용분야:
스윙 드라이브는 태양광 추적 시스템, 풍력 터빈, 건설 장비, 농업 기계, 해상 응용 프로그램, 재료 취급,그리고 더 많은.
8사용자 정의:
스윙 드라이브는 기어 비율, 출력 토크 및 장착 구성 등 특정 응용 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.
9환경 저항성:
많은 스레잉 드라이브는 극한의 온도, 습도 및 부식성 환경과 같은 혹독한 환경 조건에 견딜 수 있도록 설계되었습니다.
스윙 드라이브는 제어 된 회전과 정확한 위치가 필요한 산업에서 중요한 구성 요소입니다.그리고 무거운 짐을 지탱할 수 있는 능력은 다양한 응용에 귀중한, 기계 및 장비의 효율성과 신뢰성에 기여합니다.
기술 매개 변수
행성 적도기의 파라미터적 개요
플래닛 리듀서 (Planetary Reducer) 는 여러 기어 바퀴를 회전시켜 속도를 줄이고 토크를 증가시키는 기어박스이다. 이 유형의 기어박스는 거의 모든 분야에서 널리 사용됩니다.아래 표는 행성 적도기의 각 모델의 세부 정보를 보여줍니다, 등급 출력 모멘트, 유지 모멘트, 기울기 모멘트, 축적 부하, 방사선 부하, 비율, 효율성, 정밀성, IP, 작동 온도, 자율 잠금 및 무게를 포함한다.
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
위의 데이터에 따르면 행성 적도기는 매우 다양한 기능을 가지고 있으며 다양한 시나리오에 적용 될 수 있습니다. 또한 이러한 종류의 기어는 높은 효율을 제공합니다.좋은 정확성 및 신뢰성 높은 경직성, 이를 광범위하게 적용 할 수 있습니다.
지원 및 서비스
태양열 추적기 스레드 드라이브 기술 지원 및 서비스
솔라 트래커에서는 성공적인 제품의 열쇠가 사용자에게 가능한 최고의 기술 지원과 서비스를 제공하는 것입니다.우리의 목표는 고객이 최고 수준의 기술 지원과 서비스를 받을 수 있도록 하는 것입니다..
우리는 우리의 태양 추적 스레드 드라이브 제품에 대한 다양한 기술 지원 및 서비스를 제공합니다.
전화 또는 이메일로 기술 지원
온라인 기술 지원 및 문제 해결
유지보수 및 수리 서비스
대체 부품.
만약 여러분이 어떤 질문이나 우리의 태양 추적 스레드 드라이브에 대한 어떠한 도움도 필요로 한다면, 저희에게 연락해 주십시오. 그리고 우리의 경험이 풍부한 기술자 팀은 기꺼이 도움을 줄 것입니다.
포장 및 운송
태양광 추적기 스레드 드라이브 포장 및 운송
태양광 추적 스레드 드라이브는 강력한 플리우온 상자에 포장되어 있으며 내부에 폼 또는 카보드가 보호 기능을 제공합니다.다음으로 택배 또는 항공 운송으로 고객의 지정 배송 주소로 배송됩니다..
