제품 상세 정보:
|
| 제품 종류: | VE9 수직 | 출력 토크: | 7320 Nm |
|---|---|---|---|
| 정확도: | 0.15° | 작동 온도: | -40℃~+120℃ |
| 보증: | 5년 | 속도 범위: | 0.1-100rpm |
| 보호 수준: | IP66 | 소재: | 무쇠 |
| 강조하다: | 100 rpm 태양 스레드 드라이브,저 유지보수 태양 추적 스레드 드라이브,높은 정확성 을 가진 태양 스레드 드라이브 |
||

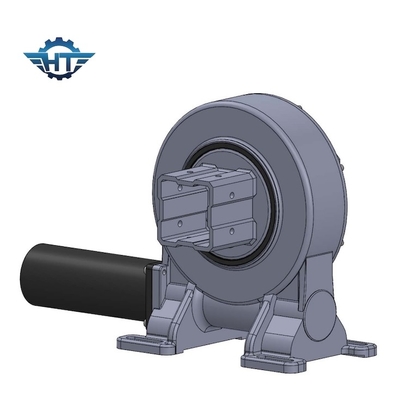

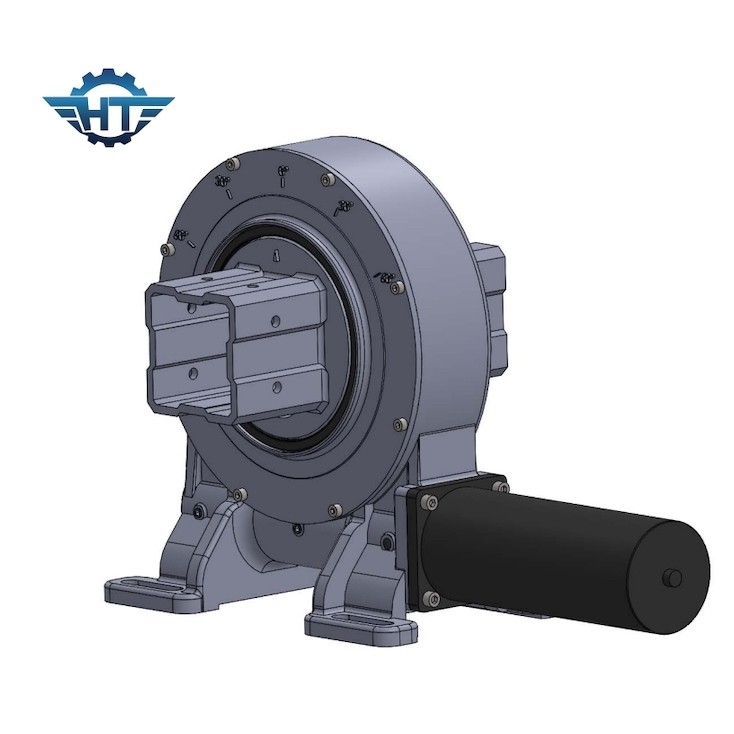

저 유지 보수 태양 추적기 고 정확성 스레드 드라이브
제품 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.이 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
아래는 스윙 드라이브의 주요 기능 및 구성 요소 중 일부입니다:
주요 하우징: 스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트 한 하우징으로 구성됩니다.하우징은 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙 축: 스윙 드라이브의 중심에는 중심 축이 있으며, 종종 워크 기어라고 불리며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘: 스윙 드라이브의 주요 기능은 회전 움직임을 각 운동으로 변환하는 것입니다. 이것은 기어 메커니즘을 통해 달성됩니다.일반적으로 벌레 나사와 반지 기어로 구성됩니다.. 벌레 나사는 고리 기어에 치아와 연동, 제어 회전을 허용합니다.
드라이브 모터: 스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 힘을 제공합니다.
베어링: 고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활: 내부 구성 요소를 먼지, 더럽고 습성으로부터 보호하기 위해, 회전 드라이브는 밀봉 및 밀착 장치가 장착되어 있습니다.마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 를 사용하는 것 은 필수적 이다.
장착 플랜지: 응용 프로그램에 따라, 휠링 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기어 (Output Gear): 일부 스윙 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
특징
스윙 드라이브의 전반적 설명
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.그들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.다음은 스윙 드라이브의 주요 기능과 구성 요소에 대한 설명입니다:
주 주택
스윙 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트한 하우스로 구성됩니다. 하우스는 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.
중앙축
스윙 드라이브의 중심에는 중심 축이 있으며, 종종 워크 기어라고 불리며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘
스윙 드라이브의 주요 기능은 회전 움직임을 각동으로 변환하는 것입니다. 이것은 일반적으로 벌레 나사와 링 기어로 구성된 기어 메커니즘을 통해 달성됩니다.벌레 나사 고리 기어에 치아와 연동, 제어 된 회전을 허용합니다.
드라이브 모터
스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 전력을 제공합니다.
라이거
고품질의 베어링 은 스윙 드라이브 의 중요한 구성 요소 이다. 그 는 지지 를 제공하고 마찰 을 줄여 부드럽고 효율적 인 회전 을 가능하게 한다.일부 스윙 드라이브 는 안정성 을 높이기 위해 여러 줄 의 베어링 을 갖추고 있다.
밀봉 및 윤활
내부 부품 들 을 먼지, 더럽고 습기 로부터 보호하기 위해, 회전 구동 장치 들 은 밀봉 및 밀착 에 장착 되어 있다. 마모 를 줄이고 장기적 신뢰성 을 보장 하기 위해 적절 한 윤활료 가 필수적 이다.
장착 플랜지
용도에 따라 스윙 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 포함될 수 있습니다.
출력 기구
일부 스레잉 드라이브에는 출력 기어가 있으며, 이는 회전해야 할 부하에 연결됩니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
각기 다른 크기의 행성 변속기 절감기의 비율 및 토크
우리의 행성 기어 줄기기는 당신의 응용 프로그램에 대한 다양한 토크와 비율 요구 사항을 제공할 수 있습니다. 이 제품은 40% 효율과 높은 효율을 가지고 있으며 정확도 비율은 0까지 도달합니다.150도 이하.
이 환기기의 작동 온도는 -40°C에서 +120°C까지, 그들은 자기 잠금하고 IP 등급은 최대 66입니다. 축적 부하와 방사선 부하는 또한 귀하의 필요에 따라 다를 수 있습니다.
여기 우리가 제공하는 환전기의 몇 가지 예가 있습니다. 모델, 등급 출력 토크, 유지 토크, 기울기 토크, 축적 부하, 방사선 부하, 비율, 효율, 정확성, IP,작동 온도, 자기 잠금 및 무게는 아래 표에 표시됩니다.
기술 매개 변수
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
신청서
슬레잉 드라이브는 다양한 산업 및 장비에서 광범위하게 사용됩니다. 제어 된 회전, 정확한 위치 및 부하 운반 능력이 필수적입니다.그들은 태양 전지 패널과 배열을 태양 쪽으로 향하는 태양 추적 시스템에서 중요한 응용 프로그램을 찾습니다.· 풍력 터빈에서 나젤과 블레이드의 방향 조절을 위해; 건설 기계에서 발굴기, 크레인 및 콘크리트 펌프; 농업 장비예를 들어 합작기나 관개시스템컨베이어 시스템, 재료 로더 및 스택어; 제조 및 가공 과정에서 회전 테이블; 선박 크레인, 해상 드릴링 리그를 포함한 해상 및 해상 장비,그리고 배 위치 시스템; 승강장 및 윗면으로 접근을 제공하는 버킷 트럭; 유파 및 파도 에너지 시스템 모두; 위성 안테니;라디오 및 텔레비전 방송 안테나 및 감시 카메라 시스템자동화 된 제조 프로세스, 레이더, 미사일 발사장 및 망원경을 포함한 군사용 용품, 놀이 공원 오락, 예를 들어 페리스 휠과 회전 플랫폼, 마지막으로,천문 관측소 및 망원경, 그리고 무거운 광산 및 채굴 장비.
이 예시들은 이러한 드라이브의 다양성과 정확한 회전과 제어가 필요한 모든 산업과 응용 분야에서 얼마나 필수적인지 보여줍니다.기계의 효율적이고 안전한 작동을 위해.
