제품 상세 정보:
|
| 보증: | 5년 | 적용: | 태양 추적 시스템 |
|---|---|---|---|
| 속도 범위: | 0.1-100rpm | 제품 이름: | 태양광 추적기 슬루 드라이브 |
| 인코더 유형: | 선택적 증분 인코더 | 정확도: | 0.1' |
| 입력 전압: | 24v | 맥스 출력 토크: | 13420N.m |
| 강조하다: | 태양 추적기 스레드 드라이브 IP66,태양열 추적 시스템을 위한 스윙 드라이브,태양열 추적을 위한 스레드 드라이브 |
||

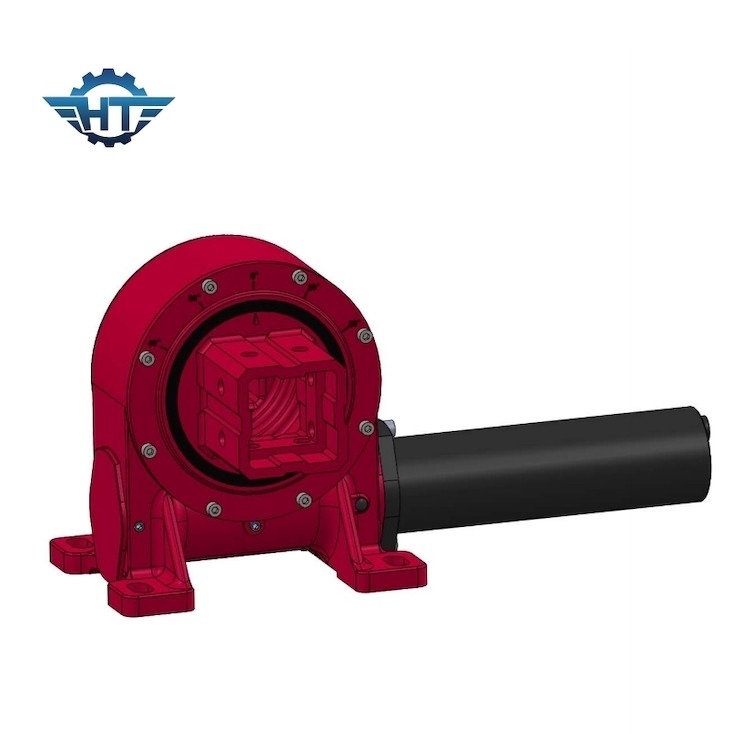

IP66 태양 추적기 슬레드 드라이브 태양 추적을 위해 정확도 0.1 °
제품 설명
스윙 드라이브는 중추 축 주위의 제어 된 로드 회전을 가능하게하는 다양한 응용 분야에서 사용되는 기계 부품입니다. 이러한 장치들은 일반적으로 산업 기계에서 발견됩니다.태양광 추적 시스템, 풍력 터빈, 건설 장비 및 제어되고 정확한 회전이 필요한 다른 응용 프로그램.
슬레잉 드라이브는 일반적으로 모든 내부 구성 요소를 포함하는 견고하고 컴팩트한 가구로 구성됩니다. 가구는 무거운 부하와 환경 조건에 견딜 수 있도록 설계되었습니다.회전 드라이브의 중심에는 중앙 축이 있습니다, 종종 벌레 기어라고 불리며 회전 운동의 회전 지점으로 작용합니다. 회전 드라이브의 주요 기능은 회전 운동을 각 운동으로 변환하는 것입니다.이것은 기어 메커니즘을 통해 달성됩니다., 일반적으로 벌레 나사 및 링 기어로 구성됩니다. 벌레 나사는 링 기어에 있는 치아와 연동하여 제어 된 회전을 허용합니다.
스윙 드라이브의 회전을 제어하기 위해 외부 드라이브 모터가 일반적으로 연결됩니다. 모터는 부하를 회전시키는 데 필요한 토크와 전력을 제공합니다.고품질의 베어링은 스윙 드라이브의 중요한 구성 요소입니다. 그들은 지원을 제공하고 마찰을 줄여 원활하고 효율적인 회전을 가능하게합니다. 일부 스레잉 드라이브는 안정성을 향상시키기 위해 여러 줄의 베어링을 갖추고 있습니다.내부 구성 요소를 먼지로부터 보호하기 위해, 더럽고 습기, 회전 드라이브는 밀폐 및 밀착 장치가 장착되어 있습니다. 적절한 윤활은 마모를 줄이고 장기적인 신뢰성을 보장하기 위해 필수적입니다. 응용 프로그램에 따라,스윙 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지를 포함 할 수 있습니다.. 일부 스레빙 드라이브는 회전해야 할 부하에 연결 된 출력 기어를 가지고 있습니다. 이 기어는 응용 프로그램의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
여기 모델의 비교, 등급 출력 토크, 유지 토크, 기울기 토크, 축 부하, 방사선 부하, 비율, 효율, 정확성, IP, 작업 온도, 자율 잠금,각 크기의 기어박스 모델의 무게:
|
모델 |
정차 출력 토크 (N.m) |
유지 토크 (kN.m) |
기울기 토크 (kN.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
비율 |
효율성 |
정확성 학위) |
IP |
작업 Tep ((°C) |
자동 잠금 |
무게 (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
12kg |
|
5인치 |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
18kg |
|
7인치 |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
32kg |
|
8인치 |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
28kg |
|
9인치 |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
52kg |
|
12인치 |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
65kg |
|
14인치 |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
88kg |
|
17인치 |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
135kg |
|
21인치 |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
192kg |
|
25인치 |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
네 |
251kg |
신청서
스레잉 드라이브는 제어 된 회전, 정확한 위치 및 부하 운반 능력이 필수적인 광범위한 산업 및 장비에서 응용 프로그램을 찾습니다. 그들은 매우 다재다능합니다.그리고 에너지 캡처를 극대화 할 수 있습니다, 전력 생산의 효율성을 향상시키고, 가공 과정에 대한 정확한 인덱싱 및 위치화를 제공하며, 다양한 이동 및 위치화 작업을 가능하게합니다.
다음은 스윙 드라이브의 몇 가지 일반적인 응용 프로그램입니다:
태양 추적 시스템
풍력 터빈
건설 장비
농업용 기계
재료 처리
회전 테이블
해상 및 해상 장비
항공 작업 플랫폼
재생 에너지
위성 접시
방송 및 감시
자동화 제조
국방 및 항공우주
엔터테인먼트 산업
망원경 과 관측소
광산 및 광산 장비
많은 장치의 움직임과 방향을 제어함으로써 회전 드라이브는 효율적이고 안전한 작동에 매우 중요합니다. 다양한 산업에서 찾을 수 있습니다.
