제품 상세 정보:
|
| 인코더 유형: | 증분형 엔코더 | 작동 온도: | -40℃~+120℃ |
|---|---|---|---|
| 보호 수준: | IP66 | 결의안: | 3600ppr |
| 소음 수준: | ≤50dB | 입력 전압: | 24v |
| 통신 인터페이스: | RS485 | 포장 중량: | 55KG |
| 강조하다: | RS485 스윙 드라이브,인크레멘탈 인코더 스윙 드라이브,태양 추적 장치 24V |
||

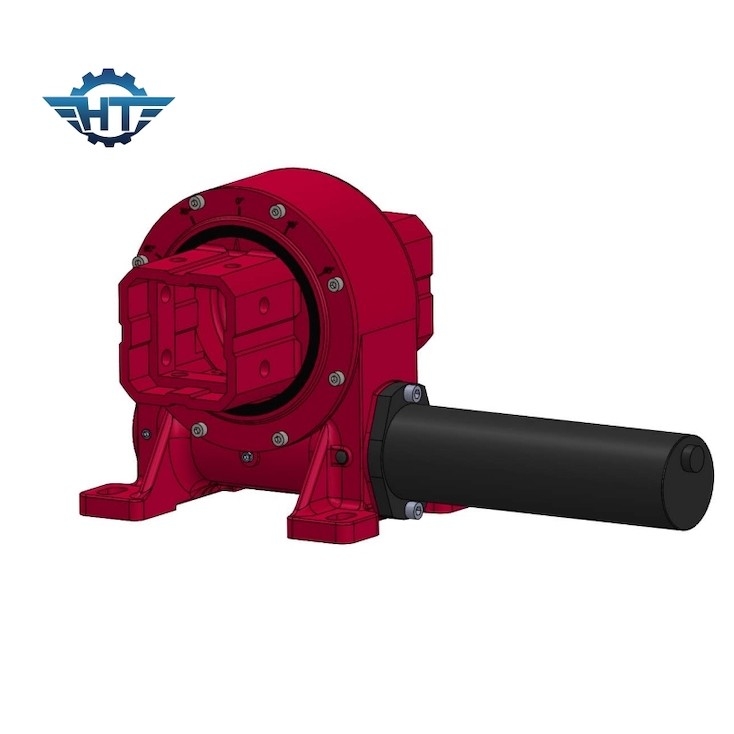

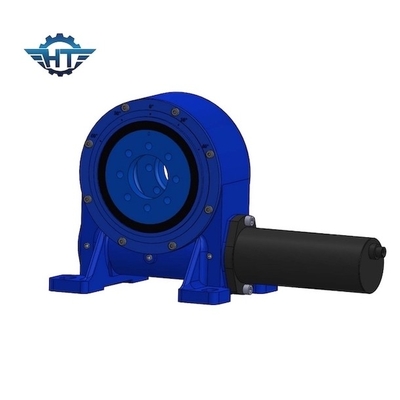

RS485 통신 인터페이스를 갖춘 스윙 드라이브 - 태양 추적기
제품 설명
스윙 드라이브: 주요 특징 및 부품
스레잉 드라이브 (Slewing drive, slew drive 또는 slew bearing drive) 는 중추축 주위의 로드의 제어 회전을 가능하게 하는 다양한 응용 분야에서 사용되는 기계 부품이다.그들은 일반적으로 산업 기계 및 재생 에너지에서 발견됩니다., 건설 장비, 태양 추적 시스템, 풍력 터빈, 제어되고 정확한 회전이 필요한 경우.
자, 스윙 드라이브의 주요 기능과 구성 요소를 살펴봅시다.
주요 하우징: 무거운 부하와 환경 조건에 견딜 수 있도록 스윙 드라이브는 일반적으로 모든 내부 구성 요소가 보관되는 컴팩트하고 견고한 하우징으로 구성됩니다.
중앙 축: 스윙 드라이브의 중심에는 일반적으로 워크 기어라고 불리는 중앙 축이 있으며 회전 운동의 회전 지점으로 사용됩니다.
기어 메커니즘: 기어 메커니즘은 종종 벌레 나사와 고리 기어로 구성되어 있으며, 회전 움직임을 각동으로 변환합니다.
드라이브 모터: 드라이브 모터는 스윙 드라이브 외부에 있으며, 부하의 회전을 위해 필요한 토크를 제공합니다.
베어링: 마찰을 줄이고 부드럽고 효율적인 회전을 위해 고품질의 베어링이 필요합니다.
밀봉 및 윤활: 밀봉 및 밀봉은 외부 오염물질으로부터 내부 구성 요소를 보호하며, 적절한 윤활은 마모를 줄인다.
장착 플랜지: 스윙 드라이브를 주변 구조에 안전하게 고정하기 위해 장착 플랜지가 필요할 수 있습니다.
슬레잉 드라이브는 뛰어난 다재다능성, 내구성 및 부하 용량을 제공하여 다양한 산업용 부품이 필수적입니다.
슬레잉 드라이브는 무거운 부하를 처리하고 회전에 대한 정확한 통제를 제공하도록 설계되어 제어 된 움직임이 필요한 다양한 응용 프로그램에 이상적입니다.그리고 축적 및 방사선 부하를 지원 할 수있는 능력은 건설과 같은 산업에서 귀중한 구성 요소가됩니다., 재생 에너지, 제조업.
기술 매개 변수
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
신청서
각종 산업 및 응용분야에서 스윙 드라이브
회전 드라이브는 광범위한 산업 및 장비에서 중요한 구성 요소입니다. 그들은 회전 움직임과 위치의 정확한 제어를 제공하기 위해 설계되었습니다.그리고 운반 용량다음은 스윙 드라이브의 일반적인 응용 프로그램 중 일부입니다:
1태양열 추적 시스템: 스윙 드라이브는 태양광 추적 시스템에서 태양 전지판과 배열을 하루 종일 태양 쪽으로 방향을 설정하는 데 일반적으로 사용됩니다.따라서 태양광 발전의 효율성을 향상시킵니다..
2풍력 터빈: 태양열 추적 시스템과 비슷하게 풍력 터빈은 회전 드라이브를 사용하여 풍력 에너지를 효율적으로 캡처하기 위해 터빈의 나젤과 블레이드를 회전적으로 제어합니다.
3건설 장비: 스레잉 드라이브는 부름, 팔 또는 버킷의 회전을 정확하게 제어 할 수 있도록 발굴기, 크레인 및 콘크리트 펌프와 같은 건설 기계에서 사용됩니다.
4농업 기계: 또한 다양한 구성 요소의 움직임과 위치를 제어하기 위해 합작기 및 관개 시스템을 포함한 농업 장비에도 사용됩니다.
5재료 처리: 스윙 드라이브는 컨베이어 시스템, 재료 로더 및 스택러와 같은 재료 처리 응용 프로그램에서 광범위하게 사용됩니다.컨베이어 벨트 및 기타 장비의 정확한 제어.
6회전 테이블: 회전 테이블을 돌리는 것은 회전 드라이브의 가장 중요한 산업 용도 중 하나입니다.그들은 제조 및 가공 과정에 사용 될 수 있습니다 가공 중에 작업 조각의 정확한 인덱싱 및 위치를 가능하게 하기 위해.
7해상 및 해상 장비: 스레잉 드라이브는 배 크레인, 해상 드릴링 리그 및 배 위치 시스템에서 회전 장비 및 부하의 제어를 허용하는 데 사용됩니다.
8공기 작업 플랫폼: 엘리베이터 플랫폼 및 버킷 트럭은 작업 플랫폼의 움직임과 위치를 제어하기 위해 스윙 드라이브가 발견 될 수있는 응용 프로그램 중 일부입니다.
9신재생 에너지: 풍력 및 태양 추적 외에도 에너지 캡처 장치의 지향을 위해 조류 및 파도 에너지 시스템에도 사용됩니다.
10위성 접시: 스윙 드라이브는 궤도 위성과의 통신을 유지하기 위해 정확한 지향 및 추적이 필요한 위성 접시와 같은 응용 프로그램을 가지고 있습니다.
11방송 및 감시: 스위닝 드라이브의 사용은 방송 시스템, 라디오 및 텔레비전 안테나 및 안테나 또는 카메라 움직임을 제어하는 감시 기관에서 볼 수 있습니다.
12자동화 제조: 그들은 또한 정밀한 회전 움직임과 위치를 필요로 하는 자동화 제조 공정에서 사용됩니다.
13방위 및 항공우주: 스윙 드라이브는 이 분야에서 사용되는 레이더 시스템, 미사일 발사체 및 망원경의 중요한 구성 요소입니다.
14엔터테인먼트 산업: 놀이 공원 승차의 회전 제어는 페리스 휠과 승차 플랫폼을 포함한 스윙 드라이브의 응용 분야입니다.
15망원경 및 관측소: 천문 관측소 및 망원경은 또한 천체들을 정확하게 지향하고 추적하기 위해 스위닝 드라이브에 의존합니다.
16광산 및 채굴 장비: 마지막으로, 스윙 드라이브는 버킷 휠 발굴기 및 스택-리클레이머와 같은 광산 분야에서 사용되는 다양한 무거운 기계에 사용됩니다.
이 예들은 다양한 산업 분야에서 스윙 드라이브의 무한한 능력을 보여줍니다. 회전 운동의 극한 정확성과효율적이고 안전한 운영을 위한 귀중한 구성 요소가 됩니다..
지원 및 서비스
태양열 추적기 스레드 드라이브 기술 지원 및 서비스
헝투에서는 태양광 추적기 스레드 드라이브에 대한 기술 지원과 서비스를 제공합니다.우리의 서비스는 고객의 요구를 충족하고 우리의 태양 추적 스레드 드라이브의 성능을 극대화하도록 설계되었습니다.
기술 지원 및 문제 해결
기술 지원팀은 지원 및 문제 해결 서비스를 제공할 수 있습니다. 우리는 설비, 설정 및 설비에 도움을 줄 수 있습니다.우리의 팀은 또한 진단 및 당신이 가질 수 있는 모든 기술적 문제를 해결하는 데 도움이 사용할 수 있습니다.
유지 보수 및 업그레이드
우리는 유지보수 및 업그레이드 서비스를 제공하여 여러분의 태양 추적 스레드 드라이브가 항상 최적의 상태로 작동하도록 보장합니다.
보증 및 수리
우리는 우리의 태양 추적 스레드 드라이브에 대한 포괄적 인 보증 및 수리 서비스를 제공합니다. 태양 추적 스레드 드라이브에 문제가 발생하면 가능한 한 빨리 수리 할 것입니다.
포장 및 운송
태양광 추적 스레드 드라이브 제품은 폼 또는 거품 포장으로 안전하게 포장되어 제품의 크기와 무게에 따라 카드보드 상자 또는 플라스틱 용기에 배치됩니다.모든 제품은 배송을 보장하기 위해 추적 번호가 있습니다..
태양광 추적 스레드 드라이브 제품의 표준 배송 시간은 3-5 일입니다. 요청에 따라 익스프레스 배송이 가능합니다.
FAQ
Q1: 태양 추적 스레드 드라이브의 브랜드와 모델은 무엇입니까?
A1: 태양 추적 스레드 드라이브는 한그투 VE 모델입니다.
Q2: 태양 추적기 스레드 드라이브는 어디서 왔나요?
A2: 태양광 추적 스레드 드라이브는 중국 장저우에서 왔습니다.
Q3: 태양 추적 스레브 드라이브는 어떤 인증을 가지고 있습니까?
A3: 태양 추적 스레드 드라이브는 CE 및 ISO9001 인증서 모두 있습니다.
Q4: 태양 추적 스레드 드라이브의 최소 주문 양은 무엇입니까?
A4: 태양 추적 스레드 드라이브의 최소 주문량은 1입니다.
Q5: 태양 추적 스레드 드라이브의 가격 범위는 무엇입니까?
A5: 태양광 추적 스레드 드라이브의 가격 범위는 USD200 ~ 350입니다.
Q6: 태양 추적 스레드 드라이브의 배송 시간은 얼마나 되나요?
A6: 태양 추적 스레드 드라이브의 배송 시간은 7 ~ 15 일입니다.
