제품 상세 정보:
|
| 모델: | SE14 | 기어 비율: | 85:1 |
|---|---|---|---|
| 효율: | 40% | 색: | RAL 9006 또는 요구되곤 대로 |
| 원래 장소: | 창주, 중국 | 드라이버: | 220VAC/380VAC/24VDC 모터 |
| 애플리케이션: | 트럭 크레인 | 유지: | 자유롭게 하세요 |
| 강조하다: | CE 웜 기어 다수 드라이브 트렌스미션,SE14 태양 기어 다수 드라이브,24VDC 웜 태양 다수 드라이브 |
||

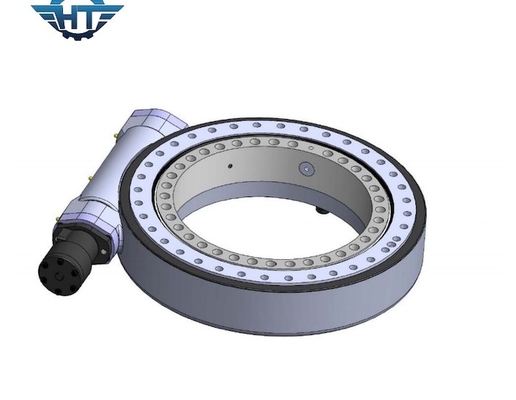

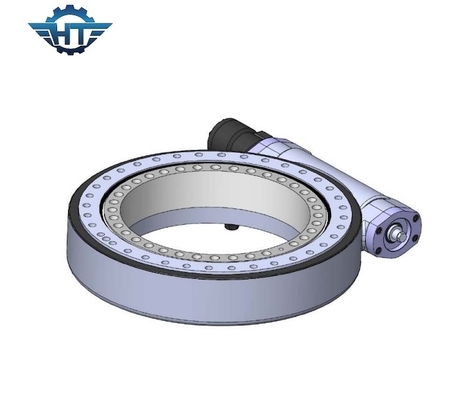

트럭 크레인을 위한 수력 원동기와 SE14 CE 증명서 웜 기어 다수 드라이브 트렌스미션
SE14 슬유잉 드라이브 기술
슬유잉 드라이브는 더 축상의 부하, 경하중과 경사 모멘트를 유지할 수 있습니다. 턴테이블 또는 프레임은 슬유잉 드라이브에 의해 가동된 방위각과 높이에서 회전합니다.
SE14의 성능 표
| 모델 | 수평선상 14 인치 웜 드라이브 |
| 비율 | 85:1 |
| IP은 등급입니다 | IP66 |
| 정격 출력 회전력 | 44 크킨텀 |
| 토크를 기울이기 | 135 크킨텀 |
| 축상의 부하 | 680 나트 |
| 경하중 | 230 나트 |
| 홀딩 토크 | 68 크킨텀 |
| 효율 | 40% |
| 정확성 | ≤0.1 ' |
| 자기 로킹 | 예 |
| 중량 | 62 킬로그램 |
| 작동 온도 | - 30~+120 Ｃ |
구조적인 특성
슬유잉 웜 드라이브는 웜 기어, 워엄 축, 주택, 태도, 모터와 기타로 구성되고 있습니다. 모터는 워엄 축을 운전합니다, 웜과 포락선 웜과 기어가 안정적이고 믿을 만한 토크를 증가시킨다고 약속합니다.
SE 시리즈를 위한 퍼포먼스 차트
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 |
204
|
장점
빠른 전달 : 우리는 큰 전문적 제조사 위태드밴스드 시설과 10 이어섹스페리에스 이상입니다
최고 에프터 서비스 : 우리는 당신에게 포괄적 원 스톱 서비스를 제공하기 위해 프로테스페셔널 팀을 있습니다
경쟁력있는 가격 : 우리는 당신의 예산을 충족시키기 위해 고객들에게 가장 경쟁력있는 가격을 줄 수 있습니다
엄격한 QC 제도 : 우리는 생산 라인 안드스트릭트 품질 경영 시스템을 피르스트-클라스 가지고 있습니다
응용 범위
전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기와 자동차 리프트를 포함합니다.
우리의 서비스
10 다른 크기 이상이 있다고 3' 크기 내지 25 " 그들 중에, 인치 사이즈는 5이 ", 7, 9 12, 14, 17, 19와 21에서 시작합니다. 그들은 모듈 차량과 더불어, 넓게 (PV, CPV, HCPV와 일광 반사 장치) 태양 추적시스템에서 사용된 양쪽과 승강기, 트럭 크레인과 같은 노선차입니다.
