제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE1 |
|---|---|---|---|
| 기어 비율: | 31:1 | 효율: | 40% |
| 색: | 요청된 것으로 | 애플리케이션: | 자동 태양추적 시스템 |
| 원래 장소: | 창주, 중국 | 드라이버: | 12/24VDC 모터 |
| 증명서: | ISO9001, CE | 자동 잠금: | 예 |
| 강조하다: | 작은 기어 들 모우터 다수 드라이브 트렌스미션,SE1 태양 다수 드라이브 트렌스미션,50Mn 태양 다수 드라이브 트렌스미션 |
||

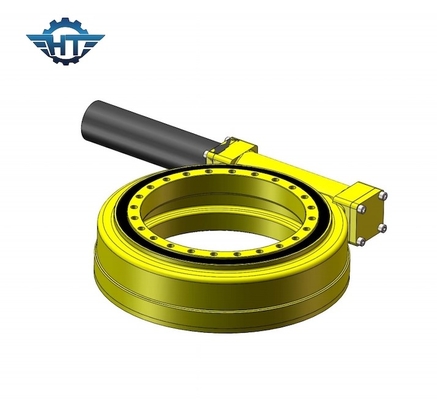

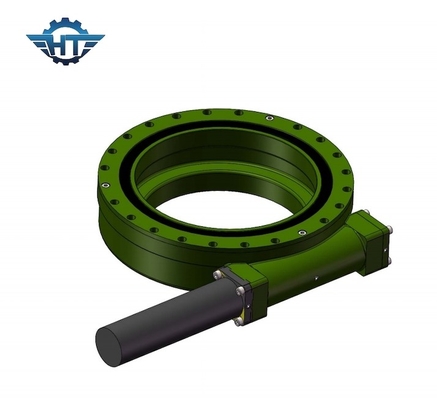

자동 태양추적 시스템을 위한 작은 기어 들 모우터와 SE1 다수 드라이브 트렌스미션
SE1 다수 드라이브 기술
보통 선회 베어링 또는 선회 링으로 불린 슬루잉 드라이브가 있기 때문에 웜, 기어, 주택, 엔드 캡, 어미판, 모터와 다른 성분으로 구성됩니다. 웜과 기어가 핵심 구성 요소 이후로 있, 그들은 동시에 축방향 힘들, 반경 방향 하중들과 모멘트 전복에 견딜 수 있습니다. 전통적 회전식 상품과 비교해서, 새로운 슬루잉 드라이브는 설치하고, 유지하고 설치하도록 편리합니다. 트럭 크레인, 역들, 턴테이블, 항구 기계류, 차량, 작은 풍력 시스템과 위성 안테나를 포함하여 슬유잉 드라이브는 넓게 PV 태양추적 시스템, CPV, CSP와 어플리케이션 구축에서 사용됩니다. 둘다 정규적이어서 만나는 것이 모델들 60명 이상을 가지고 1 내지 25로부터 이용가능한 11 다른 크기와 PV, CPV와 CSP (화력, 타워, 프레넬, 일광 반사 장치) 트랙킹 분야의 정확 트래킹 요구가 있습니다.
SE 시리즈의 성능 파라미터
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 홀딩 토크 | 축상의 부하 | 경하중 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | N.m | 나트 | 나트 | 급 | 예 | 킬로그램 | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
설치
SE1 슬유잉 드라이브는 수직적으로, 수평적으로 모두 설치될 수 있었습니다.
그것은 수평적으로 상향인 슬루잉 드라이브를 더 나은 보호를 위한 태양이거나 메신리 적용에 탑재하도록 충고받습니다. 필요하다면, 그것은 또한 수직적으로 탑재되지만, 추가의 지지자들을 필요로 할 수 있었습니다.
애플리케이션
태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트.
