제품 상세 정보:
|
| 모델: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 효율: | 40% | 정확성: | 0.1도 미만 |
| 드라이버: | 전동기 | 타입: | 수직인 채 탑재되거나 수평선상인 채 탑재합니다 |
| 애플리케이션: | 파라볼라 반사기 | 색: | 요청된 것으로 |
| 강조하다: | 작은 반발 웜 기어 다수 드라이브,7Inch 웜 기어 다수 드라이브 트렌스미션,파라볼라 반사기을 요구하는 기어 다수 드라이브 |
||

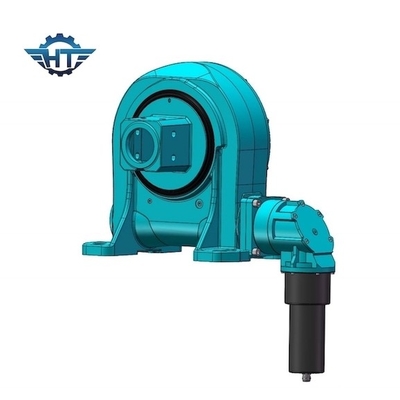

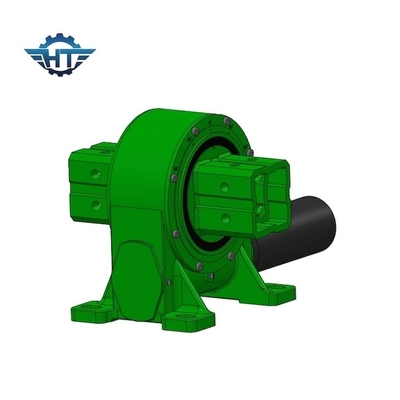

파라볼라 반사기를 위한 7 인치 작은 반발 웜 기어 다수 드라이브 트렌스미션
VE7 슬유잉 드라이브 기술
적당한 수력 슬루잉 드라이브를 선택하게 될 때, 우리는 보통 다음을 알 필요가 있습니다 :
1. 애플리케이션
2. 유압 시스템
3. 요구된 로드와 회전 속도
4. 일반적으로, 수력 원동기와 SE 슬루잉 드라이브는 수평적으로 설치되어야 합니다. 이 방식에 의해 지 않으면, 플스는 알도록 합니다.
드라이브를 비트는 SE의 파라미터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
반발 - 현존하는 간극 갭이 기어 톱니와 웜 사이에 있고 한 매우 공통이고 종종 상당하고 핵심이 기어와 구동 시스템의 설계를 감안합니다. 그들 사이의 더 갭은 주유를 적용하기 위한 방을 허락하고, 가동 열 내부의 스트레스를 수용하는 것을 도울 수 있습니다. 기어와 웜은 가까운 완전한 메쉬의 상태에 접촉입니다. 이것은 차례로 driv에서 추진력, 균등 로드 분포와 매우 인상적인 수준의 위치 결정 정밀도의 대단히 효율적인 전송을 고려할 것입니다
