제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE17 " |
|---|---|---|---|
| 기어 비율: | 102:1 | 정격 출력 회전력: | 9450Nm |
| 틸팅 토크: | 203kNm | 효율: | 40% |
| 색: | RAL 9006 또는 요구되곤 대로 | 부하 용량: | 높은 것 |
| 강조하다: | SE17 다수 드라이브 트렌스미션,태양 추적자 기어박스 다수 드라이브,203개 크킨텀 태양 추적자 다수 드라이브 |
||

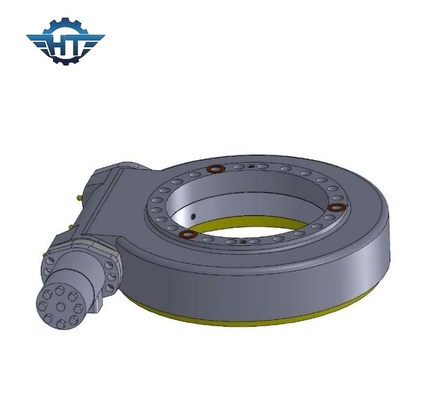

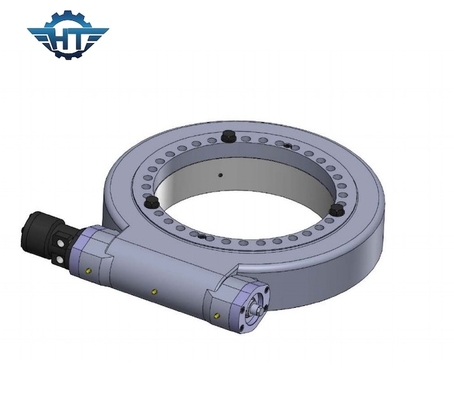

안개 캐논 트럭을 위한 380 서보 모터와 SE17 다수 드라이브 트렌스미션
방위각은 슬유잉 드라이브 기술을 회전시킵니다
정격 출력 회전력 : 9.45 kN.m
순간 토크를 기울이는 것 : 203 kN.m
축상의 부하 : 980kN
경하중 : 390kN
홀딩 토크 : 53kN.m
기어 비율 :102:1
트래킹 정밀도 : ≤0.15
셀프 로킹 기어 : 예
중량 : 85 킬로그램
드라이브를 비트는 SE의 매개 변수
| 타입 | 3" | 5" | 7" | 9" | 12" | 14" | 17" | 21" | 25" |
| 정격 출력 회전력 / kN.m | 0.3 | 0.6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 |
| 순간 토크 / kN.m을 기울이기 | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
| 굴대 load/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| 광선의 load/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| 기어 비율 | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| 자기 로킹 | 예 | 예 | 예 | 예 | 예 | 예 | 예 | 예 | 예 |
| 체중 / 킬로그램 | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| 적당한 패널 Area/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
창주 행투오 마치너리 주식회사는 전문적 제조고 선회 베어링 / 선회 링 / 다수 정치권의 수출입니다, 슬루잉이 / 다수 드라이브를 운전하며, 그것이 주로 항구 기계, 채탄기, 용접 기계, 건설 차량, 모듈 차량, 한 개이 또는 이원축 태양추적 시스템과 작은 풍력 시스템 기타 등등에서 적용됩니다.
슬유잉 드라이브 장점
1. 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 다중 치아 접촉, 높은 로드 내력
4. 셀프-로킹 기능
Ｑ＆Ａ
1. 선택하는 방법?
필요한 모터의 직경 사이즈, 폭, 전압, 힘과 무부하 속도를 상세화하세요.
2. 나는 사전에 품질과 시장을 시험하기 위해 샘플을 취할 수 있습니까?
확실히, 우리의 품질과 서비스를 시험하기 위해 샘플을 취하도록 환영받습니다.
3. 샘플을 위한 전체 비용이 무엇입니까?
총 샘플 cost= 견본 경비 + 화물
우리는 당신이 적당한 기어 들 모우터를 선택하는 후에 당신에게 최고 발송 비용을 줄 것입니다
4. 어떻게 당신이 샘플을 수송합니까?
샘플 수량은 크지 않습니다, 우리가 UPS, TNT 또는 페덱스에 의해 선박 샘플을 지원합니다
5. 당신의 최소 명령량이 무엇입니까?
1개 세트
6. 당신의 배달 시간이 무엇입니까?
다음이 표준 동안 시험합니다 0~7 일 이내에 ; 다음이 뱃치를 위해 명령합니다 25~45 일 이내에.
