제품 상세 정보:
|
| 모델: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 효율: | 40% | 정확성: | 요청된 것으로 |
| 드라이버: | 모터 | 타입: | 이원축 |
| 애플리케이션: | 태양 추적 시스템 | 색: | 요청된 것으로 |
| 강조하다: | 태양 트래킹 시스템 다수 드라이브 트렌스미션,이원축 다수 드라이브 트렌스미션 12VDC,7 인치 태양 추적하는 다수 드라이브 트렌스미션 |
||

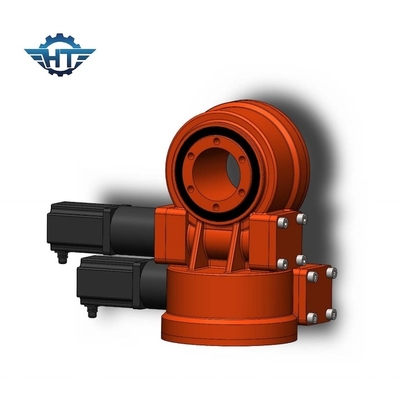

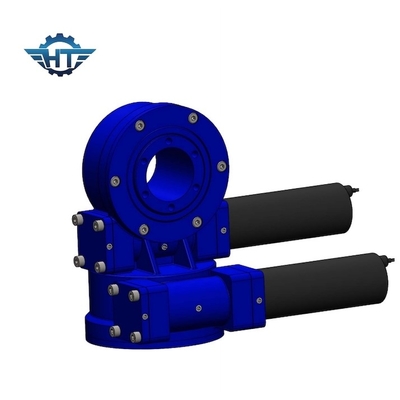

태양추적 시스템을 위한 12V 직류 전동기와 이원축 다수 드라이브 트렌스미션
드라이브 도입을 비트는 이원축
슬유잉 드라이브는 똑같은 기어박스의 둘다 로드 홀딩되어서 요구하는 상황과 회전 토크를 위해 완벽합니다. 전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
SDE의 퍼포먼스 차트
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 21 킬로그램 |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 32 킬로그램 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 54 킬로그램 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 88 킬로그램 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 157 킬로그램 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 214 킬로그램 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 315 킬로그램 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 481 킬로그램 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 682 킬로그램 |
기술 데이터
| 상품 이름 | SDE7 슬유잉은 43Nm 24Vdc 기어 들 모우터로 구동합니다 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 380V/220V 교류 전동기 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업적 기계공 |
추천된 슬유잉 드라이브
| 드라이브를 비트는 밀폐 함체 | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| 드라이브를 비트는 정확한 밀폐 함체 | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| 드라이브를 비트는 웜 기어 | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| 이원축 슬루잉 드라이브 | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| 수직 둘러싸인 슬루잉 드라이브 | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
