제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 웜 기어 7 인치 |
|---|---|---|---|
| 기어 비율: | 51:1 | 효율: | 40% |
| 정확합니다: | <0.1 급 | 드라이버: | 전기 / 수력 / 서보기구 |
| 색: | 은 회색 | 원산지: | 창주, 중국 |
| 강조하다: | 글로보이드 웜 태양 다수 드라이브,7 인치 태양 다수 드라이브,작은 반발 태양 다수 드라이브 |
||

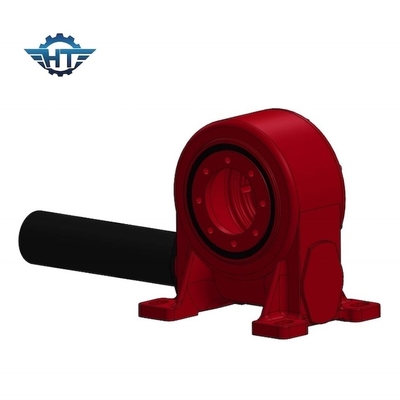

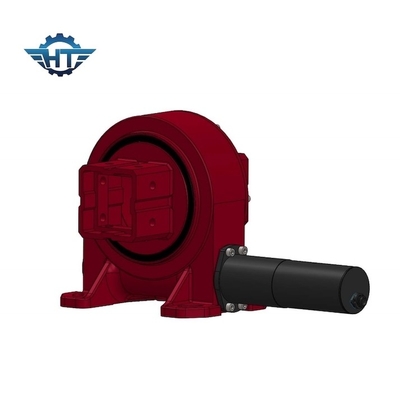

포물선 홈통 동력화차을 요구하는 7 인치 글로보이드 웜 작은 반발 다수 드라이브
드라이브 기술을 비트는 작은 반발 웜 기어
제로개 반발 웜 기어 슬루잉 드라이브는 주로 포물형 또는 홈통과 같은 CSP 적용에서 사용됩니다, 그것이 특정 화학물질에 열을 흡수하고 열을 전기로 이송할 수 있는 일종의 열 콘덴서 시스템입니다.
작은 반발 웜 기어 수직 슬유잉 드라이브 데이터 시트
| 모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
구동 사양을 비트는 VE7
상품 이름 : VE7
정규 출력 속도 : 0.03RPM
정규 출력 토크 : 7320 N.m
맥스 출력 토크 : 10980 N.m
순간 토크를 기울이는 것 : 8 kN.m
홀딩 토크 : 39 kN.m
정적 축상의 부하 : 30 나트
정적 경하중 : 100 나트
슬유잉 구동 비율 : 51:1
반발 제거 : <=0.15'
IP(클래스) : 66
효율 : 40%
온도 : -40C to+120C
정격 전압 : 24 VDC
상 유동 : < 7="">
출력 전원 : 126 Ｗ
출력 속도 : 1.6 RPM
출력 토크 : 359 N.m
맥스 출력 토크 : 538 N.m
노이즈를 내세요 : <65 dB="">
장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결,
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 고정밀도
응용 범위
전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
