제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 1750Nm |
| 홀딩 토크: | 13200Nm | 틸팅 토크: | 7000Nm |
| 효율: | 40% | 표준 색: | 랄 9006 |
| 강조하다: | 수직 다수 드라이브 봉투 웜 기어박스,숙 추적을 요구하는 수직 다수 드라이브,VE7 수직 태양 다수 드라이브 |
||

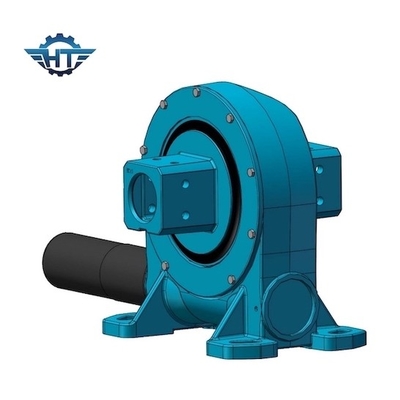

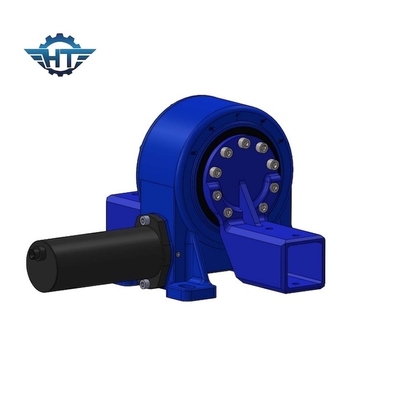

VE7 수직 다수 드라이브, 태양 트래킹 시스템을 위한 외피 웜 기어박스
봉투 웜 기어 다수 드라이브 기술
슬유잉 드라이브는 반대 셀프-로킹 특성과 웜 기어 드라이브 때문에 반대 자체 잠금 특징을 가지고 있습니다. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다. 전통적 슬루잉 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다. 장점은 다음과 같습니다 :
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
드라이브를 비트는 VE 모델의 기술적 시트
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 예 | 251 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
키 매개 변수의 어휘
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
