제품 상세 정보:
|
| 타입: | 단일 외피 웜기어 | 재료: | QT |
|---|---|---|---|
| 현장 수명: | 30년 | 애플리케이션: | 수평선상 한 개의 트래킹 시스템 |
| 색: | 요구됩니단 대로 | 사이즈: | 3인치 ~ 25인치 |
| 모터: | 24V/12V/48V | 특징: | 긴 수명 및 자체 잠금 |
| 강조하다: | 이중 웜 바퀴 다수 드라이브,수평선상 웜 기어 다수 드라이브,한 개의 트래킹 시스템 다수 드라이브 |
||

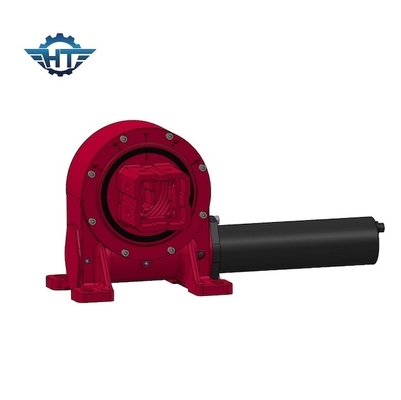

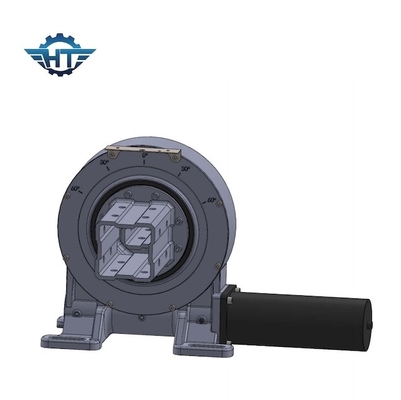

수평선상 한 개의 트래킹 시스템을 요구하는 이중 포락 웜 기어 설계 다수 드라이브
드라이브를 비트는 이중 포락 웜
일반적으로 웜 드라이브로써 언급된 다수 드라이브는 완전한 것, 장비, 웜, 기지, 어미판으로 구성되는 시스템을 설치하는 것이 준비가 되고 완전히 둘러싸인 주택입니다. 그것은 수력이 또는 12V/24V/48V 일렉트릭 모터, 행성 트렌스미션으로 주문 제작될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
회전 360 급
왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다
그리스는 공장 전에 충전되었습니다
단순한 설치와 저보수
이성적 스페이스 이용
기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
시작되고 멈추는 쉽고 유창한 방법
수평 설치에 적합한 높은 틸팅 토크
