제품 상세 정보:
|
| 기어 비율: | 102:1 | 특징: | IP66은 에워쌌습니다 |
|---|---|---|---|
| 애플리케이션: | 태양추적 시스템 | OEM 서비스: | 이용 가능합니다 |
| 모터: | 전동기 | 코팅 클래스: | C5 |
| 색: | 요청된 것으로 | 설치: | 수평선상이거나 수직입니다 |
| 강조하다: | 웜 기어 태양 추적자 다수 드라이브,셀프 록 태양 추적자 다수 드라이브,IP66은 슬유잉 드라이브를 에워쌌습니다 |
||

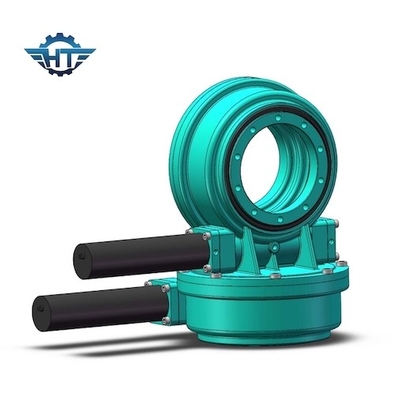

비틀리는 OEM 수평선상 웜 기어는 태양추적 시스템을 위한 셀프 록 기능으로 구동합니다
드라이브 기술을 비트는 웜 기어
슬유잉 드라이브는 안전하게 광선이고 축상의 부하를 가지는 것뿐만 아니라, 회전하기 위한 토크를 전할 수 있는 기어박스입니다. 회전은 함께 단일축에 또는 다중 축에서 있을 수 있습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
특징
다수 드라이브는 웜 기어와 나선형 기어와 함께 있을 수 있습니다. 그리고 또한 안쪽 선회 링을 위해, 그것은 단일 행 볼 선회 링일 수 있고, 또한 이중 열 볼 선회 링일 수 있습니다. 이중 열과 그 하나는 훨씬 더 로드를 잡을 수 있습니다. 그것은 귀하의 어플리케이션에 의존되는 것으로 선택될 수 있습니다.
애플리케이션
이 슬유잉 드라이브는 양쪽 시설 및 정비를 촉진되는 콤팩트 디자인을 채택합니다. 이 모든 장점은 슬유잉 드라이브를 다양한 건설 차량, 무한궤도 굴착기, 공기 플랫폼 차량, 궤도 운송 수단과 기타에 적합하게 합니다.
