제품 상세 정보:
|
| 타입: | 웜 휠 메커니즘 | 재료: | 42CrMo 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 프레넬 집중된 태양 정거장 | 보증: | 10년 |
| 색: | 은 회색 | 보증 기간: | 10년 |
| 모터: | 24V DC | 수송: | 공중에 의해, 바다, 경편궤도는 급행열차를 탑니다 |
| 강조하다: | 드라이브를 비트는 인벨럽핑 웜 기어,슬유잉 드라이브 트렌스미션 5 ",드라이브를 비트는 프레넬 집중된 웜 |
||

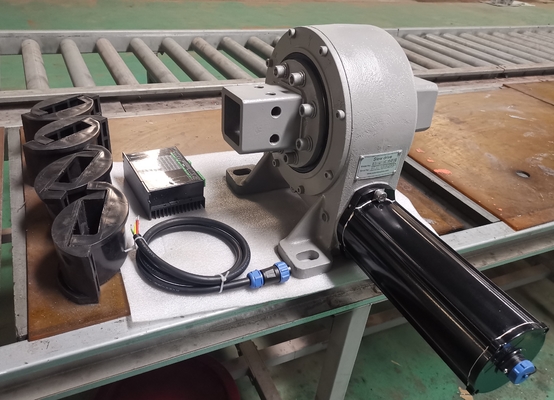

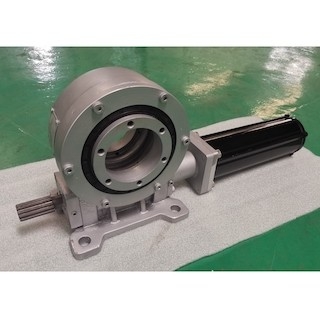

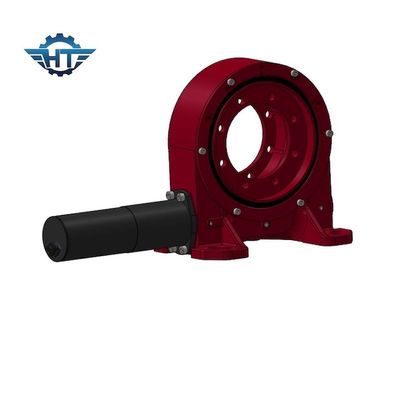

태양 트래킹 시스템에 대해 Nema23과 태도를 비트는 VE7 단일축 웜 기어
태도 기술을 비트는 웜 기어
프레넬은 태양 발전소를 집중했고 일종의 CSP 태양추적 시스템입니다. 작업 원칙은 프레넬 구조 콘덴서가 미러 대신에 사용되는 것을 제외하고, 트라프형 광열효과 발전과 유사합니다. 이것은 그것을 상대적으로 값이 싸게 하지만, 그러나 효율이 상응하게 감소됩니다.
시스템이 집중의 불과 몇 시간이 가지고 있다는 것을 그와 같기 때문에, 전체 시스템의 연례 발전 효율이 약 10%에 도달할 수 있을 뿐이도록, 뜨거워지 수증기의 품질은 높지 않습니다 ; 그러나 증기를 발생시키기 위한 시스템의 단순 구조와 열 -트랜스퍼링 매체의 직접적인 사용 때문에, 그것의 건설과 유지비용은 또한 상대적으로 낮습니다.
인벨럽핑 웜 기어 다수 드라이브 특징
1. 바퀴모양 360'
2. 왼쪽이나 오른쪽으로 편 위의 구동 모터를 연결시키세요
3. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 이성적 스페이스 이용
5. 자동 잠김 웜 기어
6. 시작되고 멈추는 쉽고 유창한 방법
7. 수직 설치에 적합한 높은 백홀딩 토크
8. 저보수
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
태양광 발전소를 집중하는 포물선 열기
남북 평축 설계를 채택하고 효과적으로 태양열 열 이득을 향상시킵니다. 울트라리미트 기계적인 구조 설계, 수집기는 풍속 ≤ 7m/s를 달성할 수 있고 트래킹 정밀도는 0.1입니다' ; 임의 상태 ≤ 20m/s, 수집기에서 돌풍 풍속은 손상되지 않습니다. 풍속 ≤ 32m/s 아래로, 주를 보호하는 것을 멈추시오 그러면 수집기는 손상되지 않습니다.
