제품 상세 정보:
|
| 모델: | 3 인치 | 기어 비율: | 31:1 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 원래 장소: | 창주, 중국 |
| 드라이버: | 12/24V DC 모터 | 증명서: | ISO9001, CE |
| 설치: | 수평선상이거나 수직입니다 | 유지: | 자유롭게 하세요 |
| 색: | 요청된 것으로 | 반발: | 0.1' |
| 강조하다: | SE3 전기 다수 드라이브,작은 웜 기어 다수 드라이브,PV 추적자 웜 기어 선회 링 |
||

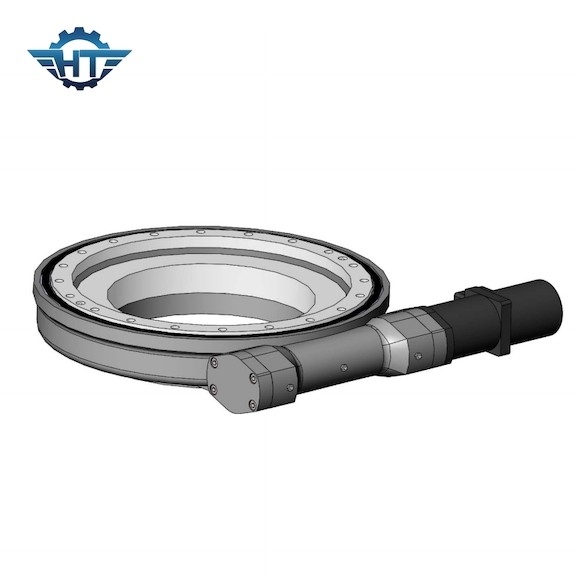

SE3 작은 웜 기어 다수는 단일축 PV 추적자들을 위한 전동기로 구동합니다
작은 웜 기어 다수 드라이브 기술
다수 웜 드라이브 시스템은 선회 링, 밑창판과 웜으로 구성되는 촘촘하게 건축된 단위입니다. 이 유닛은 선회 링과 웜의 장점을 하나의 장치로 이끕니다.
그것은 복합 하중을 취급할 수 있는 연속적이거나 주기적 움직임과 슬로우 순환을 요구하는 적용에 적합합니다. 제품은 전기이거나 수력 모터를 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다.
그것의 경도, 고강도와 다른 언급된 장점 때문에, 웜 드라이브 시스템은 큰 해양 포털 운반트럭의 휠 유닛에, 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인, 신장가능 회전하는 사다리와 같은 변화하는 장비에서 사용됩니다.
장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
슬유잉 드라이브의 매개 변수
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 홀딩 토크 | 축상의 부하 | 경하중 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | N.m | 나트 | 나트 | 급 | 예 | 킬로그램 | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
애플리케이션
수평선상 단일 축 추적시스템
주로 중앙과 낮은 위도 영역에 적용되는 수평선상 단일 축 추적시스템이 다련의 동기 트래킹을 달성하기 위해 일련의 구동 장치를 통하여 두개의 수평선상 단일축 문자열을 연결시킵니다. 연계 배열은 20kWp부터 60kWp까지 모듈 장착 능력으로 6 문자열, 8 문자열, 10 문자열과 12 문자열일 수 있습니다. 연례 추가적 전기 발전은 고정 브라켓과 비교하여 15%~23%에 달려있습니다. 다른 영역에서 적용 가능하게, 사막과 같이, 평평하게, 경사 위의 양어지는 기타 등등을 내립니다.
