제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | I 인치 |
|---|---|---|---|
| 기어 비율: | 32:1 | 정격 출력 회전력: | 400Nm |
| 홀딩 토크: | 1800 Nm | 토크를 기울이기: | 1000Nm |
| 효율: | 40% | 코로우젼 프로텍션: | C4,C5 |
| 강조하다: | SE1 수력 전기 다수 드라이브,전기 다수 드라이브 IP66,IP66 수력 다수 드라이브 |
||

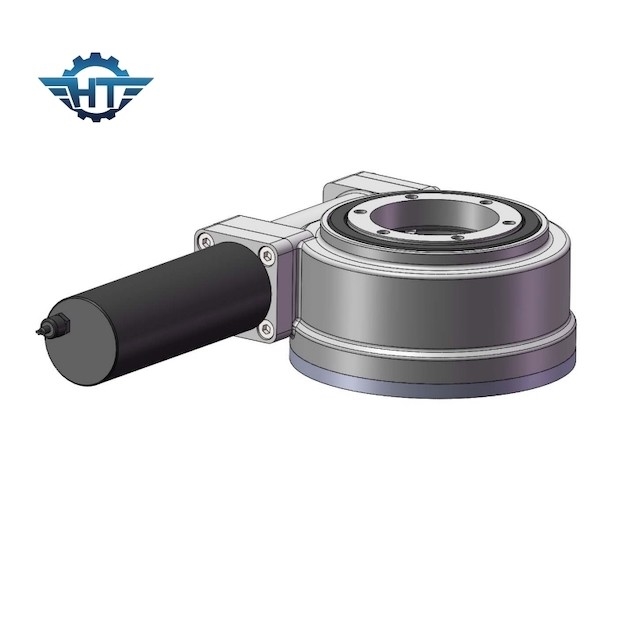

SE1 웜 기어 다수 드라이브, 경사진 한 개의 광기전성 추적국을 위한 IP66
SE1 웜 기어 다수 드라이브 기술
치형 : 궁리할수있는칼날
베어링 부하 : 저 부하
드라이브 형식 : 모터 드라이브
회전식 중심의 지름 : 40 밀리미터
모듈 : 5
워엄 축의 수 : 1
기어 비율 : 32 : 1
효율 : 40%
셀프 로킹 기어 : 예
중량 : 6 킬로그램
슬유잉 드라이브는 넓게 수평선상 단일축 추적시스템에 적용되고 한 개의 추적시스템과 이원축 PV 태양 추적시스템을 기울였습니다, 일광 반사 장치 태양열 탑 시스템, 포물선 홈통 집중된 동력화차, 태양 음식 추적자와 선형 프로스넬 열계, 해양 크레인과 더불어, 역들 크레인, 목재 그래브, 장비, 공기 구대를 줄인 채굴 장비, 트럭 크레인, 굴착 장치가 형세, 자동화 라인과 기타를 역전시킵니다.
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
말하세요 : 더 상세한 차원과 매개 변수를 위해 미안하지만, 우리의 판매 그림을 언급하세요.
애플리케이션
태양 전지의 변환 효율을 향상시키기 위해, 태양 전지판이 태양에 직면하고 있도록, 자동적으로 태양을 추적하는 방법은 보통 채택됩니다. 결정에 따르면, 똑같은 환경적인 조건 하에, 만능인 자동적인 트래킹 태양 광기전성 발전 시스템의 발전은 고정된 태양 광기전성 발전 시스템의 그것보다 높은 35%에 대한 것입니다. 특히 높은 가격 때문에, 단결정성 실리콘 태양 전지 모듈을 사용하는 시스템을 위해, 그것은 최대한 많은 태양 방사선을 획득하기 위해 바라고 태양 추적이 고려할 수 있습니다.
3개 종류의 태양 전지 어레이 트랙킹법이 있습니다 : 평평한 단일 축 추적과 경사진 단일 축 추적과 이중 축 추적. 이 코스웨어는 단일 축 추적을 도입합니다.
