제품 상세 정보:
|
| 모델: | 14 인치 | 홀딩 토크: | 54200 Nm |
|---|---|---|---|
| 토크를 기울이기: | 68000 Nm | 출력 토크: | 6550 Nm |
| 축상의 부하: | 680 나트 | 근본적 로드: | 230 나트 |
| 증명서: | ISO9001, CE | 페인트 칠해지: | 이용 가능합니다 |
| 보증: | 5년 | 셀프 록크: | 예 |
| 강조하다: | CE 일렉트릭 셈프룬 다수 드라이브,전기 다수 드라이브 680kN,680kN 웜 기어 선회 링 |
||

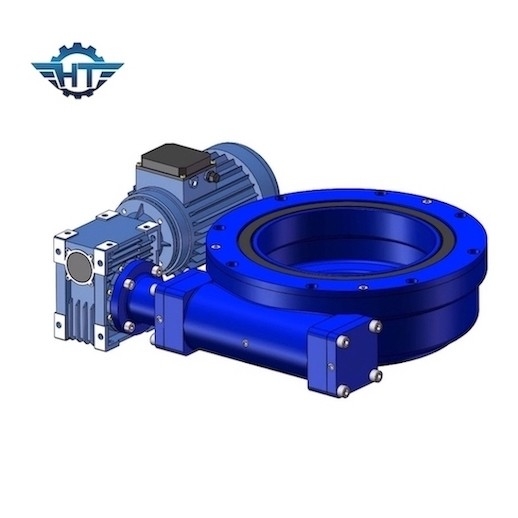

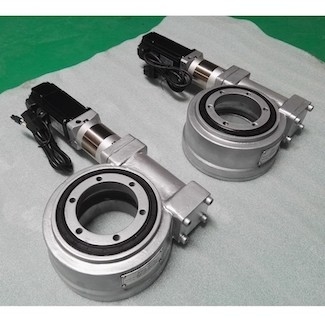

웜 기어 다수 드라이브는 태양추적 시스템을 위해 전동기와 기어 박스에 의해 구동했습니다
제품 설명
또한 링 베어링을 비틀어 불린 슬유잉 드라이브는 매우 저속도와 큰 축상의 부하에 견딜 수 있는 일종의 제품입니다. 그리고 또한 타입에 의존하는 것 경사 모멘트를 흡수하는 것에 잘 맞춰집니다. 선회 링은 산업적 모델들에 이용 가능하고, 여기서 벨소리가 단조강으로부터 만들어지고 굳어진 볼 트렉이 또한 구현됩니다. 기술이 나아진 것처럼, 많은 비튼 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.
슬유잉 드라이브 사용 표준 웜 기술 그것에 수평식 위의 웜. 손잡이의 속도 비율은 웜 위의 줄수（나사）와 웜 기어 또는 기어에서 이의 수 사이에 관계에 의존합니다. 그들은 태양열 산업과 같은 특정 산업과 굴삭기와 같은 모바일 애플리케이션을 위한 표준화 제품입니다. 추가적 유성 기어 박스, 워엄 기어 박스 기타 등등으로 결합되는지 아닌지, 웜은 전동기 또는 수력 원동기에 의해 강화됩니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
다수 드라이브의 애플리케이션
우수한 회전 정확도와 토크로, 우리의 슬루잉은 로봇, 먼지 없는 스프레이 판매점, 로보틱 아암, 기타 등등과 같은 인공지능의 분야에서 중요한 역할을 합니다. 우리는 많은 특정 개인 앞인 디자인 솔루션을 개발하고 설계했습니다, 완전한 회전액이 특정 동작조건과 결합하여 주어집니다.
우리의 슬루잉은 장갑차와 같은 중장비에서, 그리고 민감한 광 기기에서 둘다 사용됩니다. 그들은 견고성, 정확성과 신뢰성을 특징으로 합니다.
우리의 슬루잉은 건설 기계 산업에서 사용되고, 잘 국내외에서 고객들에 의해 받아들였습니다. 건설 기계의 선회 베어링은 동시에 축방향 힘을 지니는 건설 기계에서 특별한 힘-전달 기지입니다, 모멘트 전복, 광선의가 억지로 밀고나가고, 두 파트가 서로 관련하여 회전하도록 요구합니다. 기계 산업에서 슬유잉 베어링 출원은 다음과 같이, 더 공통입니다 : 호이스팅과 언로딩 기계류, 채탄기, 공항 기계류, 기타 등등.
