제품 상세 정보:
|
| 브랜드 이름: | Hangtuo | 웜 기어 물질: | 50Mn, 42CrMo |
|---|---|---|---|
| 상품 종류: | 단일축 | 증명서: | ISO9001, CE |
| 모터: | 요청된 것으로 | 유지: | 내부 5년 |
| 색: | 요청된 것으로 | 셀프 록크: | 예 |
| 강조하다: | 9 " 수평선상 다수 드라이브 트렌스미션,50Mn 42CrMo 다수 드라이브 트렌스미션,50Mn 42CrMo 수력 웜 드라이브 |
||

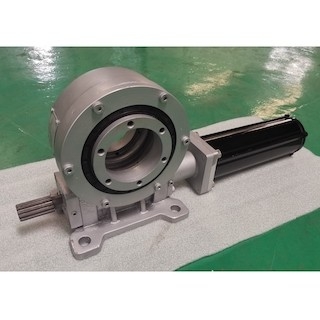

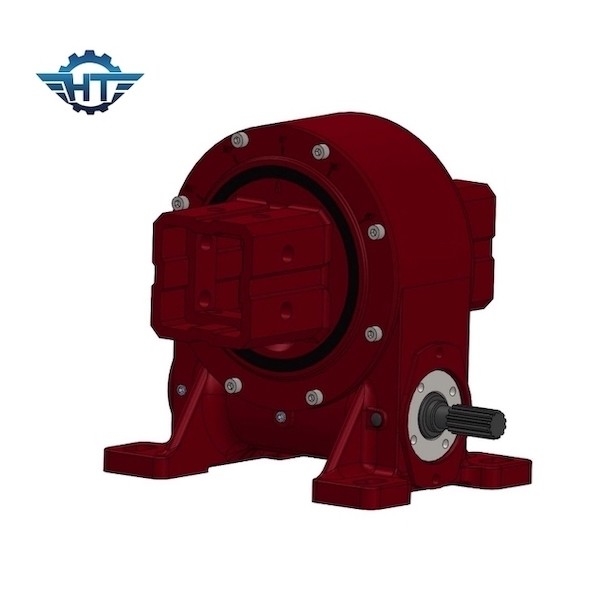

PV 지상 태양에너지 트래킹 시스템을 요구하는 VE9 수평선상 맞춘 웜 기어 다수 드라이브
표준 웜 기어 기술
슬유잉 드라이브는 보통 웜, 선회 베어링, 주택, 모터와 다른 부품으로 구성된 슬유잉 제품의 신형입니다. 핵심 구성 요소가 선회 베어링을 채택하기 때문에, 그것은 동시에 축방향 힘, 반경 방향 하중과 모멘트 전복을 지닐 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
1. 추적자들에게 비밀 정보를 제공하기
경사 추적자들은 하기 위해 가장 단순한 것을 있고 동부의 주위를 회전합니다 - 서쪽 주축. 태양 전지판은 수평선을 향하여 상승하거나, (보통 손으로 일년에 두 번) 하락하여서, 완전히 디 앵글이 계절성에 따라 통계적으로 최적입니다. 이러한 추적자들은 좀처럼 자동 제어 장치를 정당화시키지 않기 위해, 10% 생산량의 증가를 제공합니다.
2. 수평선상 한 개의 추적자들
평평한 한 개의 추적자들은 여하튼 사용의 시즌의 그들의 매일 여행에 하늘을 통한 태양을 따른 것을 목표합니다. 이 경우에, 회전축이 남북인 반면에, 수평선 위의 선의 높이는 무시당합니다. 이러한 추적자들은 그 해 동안 더 넓게 평균적으로 특히 태양의 길인 낮은 위도 개국에 적합합니다. 이러한 구조에 요구된 회전은 때때로 ± 60까지, 경향 보다 더 넓습니다 '. 이것은 고정된 태양광 발전용 전지와 비교하여, 대략 15%까지 에너지 생산을 늘리도록 허락합니다.
3. 이원축 추적자들
2 자유도와 태양 추적자들
가장 세련된 태양 추적자들은 완전히 실시간으로 직각 광기전 패널을 태양의 레이와 정렬하는 것을 위하여, 2 자유도를 가집니다. 그들을 하기 위한 가장 값이 싼 것 그러나 전혀 유일한 방법은 한 추적자를 또 다른 것에 탑재하는 것이 아닙니다. 이러한 태양 추적자들과 함께 최고 35% -40%에 도달하는 전기의 생산의 증가가 있습니다.
