제품 상세 정보:
|
| 재료: | QT | 모델: | SDE3 " |
|---|---|---|---|
| 기어 비율: | 31:1 | 정격 출력 회전력: | 600 Nm |
| 홀딩 토크: | 5800Nm | 토크를 기울이기: | 1800 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||

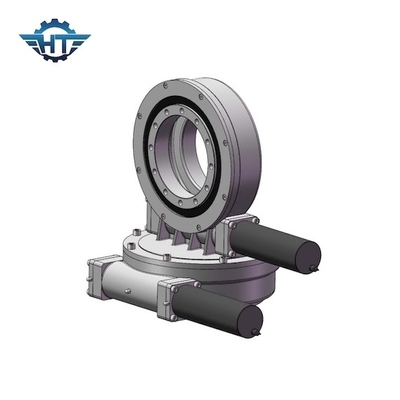

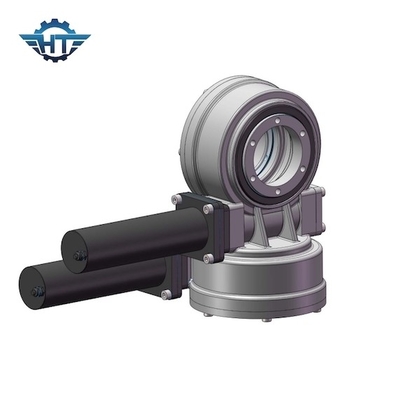

만곡형 미러 포물선 Csp를 위해 지탱하는 장고꼴웜기어장치 선회 링
기술을 지니는 웜 기어 선회 링
슬유잉 드라이브는 회전 토크 강도, 저속도와 좋은 정확도를 요구하는 적용성을 위한 완전한 이동 대조 생성물입니다.
태양 에너지을 요구하는 다수 드라이브 : 그것은 태양광 발전 패널 회전에서 설계되고, 발전 효율을 향상시킵니다. 집중된 태양력은 태양 포물선 홈통, PV 추적자 (단일축 & 이원축 태양추적 해결책)인 태양열 집광 장치 태양 음식, CPV (콘센트럴티드 광기전), CSP (콘센트럴티드 태양력)을 포함합니다. 풍력 발전기를 위해 : 슬유잉 드라이브는 풍력 발전용 터빈에서 기초를 회전시키는데 사용됩니다. 건설 기계 적용을 위해 : 넓게 말 탄 트럭 크레인, 공기 구대, 크레인, 목재 그래브에 적용됩니다. 산업을 위해 거래하세요 : 자동화와 CNC 조립 라인, 로보틱 아암. 위성을 위해 : 위성 안테나에서 우주 통신과 위성항법장치.
드라이브 성능 매개 변수를 비트는 SDE 모델
|
SDE 연기 시범 매개 변수 |
||||||||||||
|
모델 |
정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) |
축상의 부하 (kN) |
경하중 (kN) |
비율 |
효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 |
체중 (킬로그램) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
25 킬로그램 |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
34 킬로그램 |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
56 킬로그램 |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
92 킬로그램 |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
160 킬로그램 |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
224 킬로그램 |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
320 킬로그램 |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
492 킬로그램 |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
예 |
705 킬로그램 |
포물선 CSP의 응용프로그램
슬유잉 드라이브는 CSP 포물선 홈통을 위한 완전한 회전부입니다. 포물선 홈통은 태양 에너지와 따라서 열생성의 효율을 극대화하기 위해 (포물선 홈통으로 불린) 태양 추적 만곡형 미러를 적용합니다. 태양의 레이는 사로잡히고 홈통의 중심점에 위치하는 열 전달 유체 (물 또는 열매유)로 가득 찬 리시버 파이위에 반사됩니다.
