제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 한 개의 태양추적 시스템 | 원래 장소: | 창주, 중국 |
| 드라이버: | 직류 전동기 | 설치: | 수직 |
| 색: | 요구됩니단 대로 | 반발: | ＜0.03° |
| 강조하다: | slewing drive for solar tracking system,solar tracker drive |
||

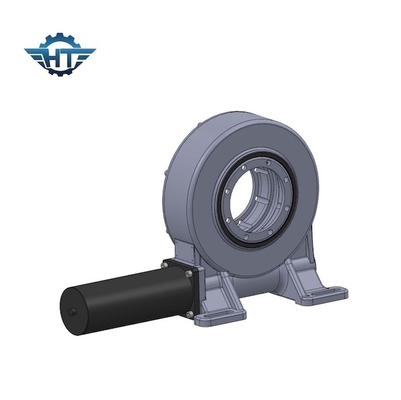

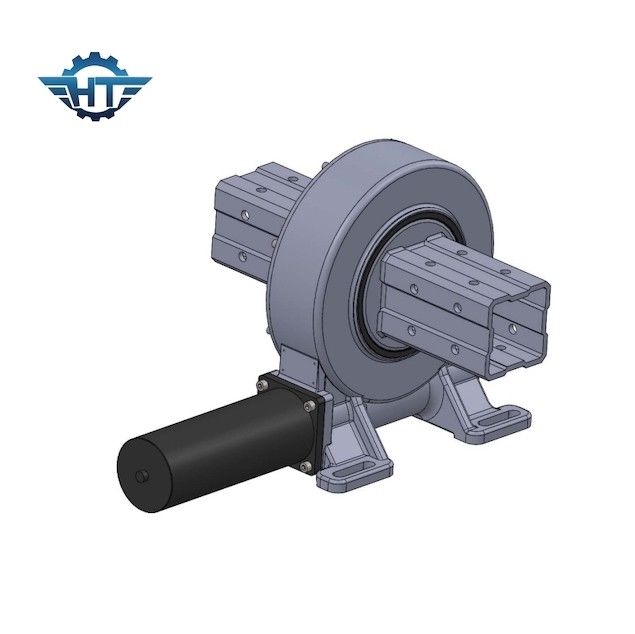

한 개의 태양추적 시스템을 위한 수직 말 탄 작은 웜 기어박스
작은 웜 기어박스 기술
슬유잉 드라이브는 규모 태양열 산업에 적용된 콤팩트 디자인입니다. 크레인과 포장 기계, 위성, 산업적인 로봇, 등을 높인 승강기를 포함하여 그것은 또한 모바일 애플리케이션에 적용될 수 있습니다. 우리는 고객들의 내역과 요구를 만족시키기 위해 다수 드라이브의 폭 넓은 범위를 제공합니다. 우리의 다수 드라이브는 안전성, 신뢰성과 유용성을 이행합니다.
기어와 웜은 가까운 완전한 메쉬의 상태에 접촉입니다. 이것은 차례로 슬유잉 드라이브에서 추진력, 균등 로드 분포와 매우 인상적인 수준의 위치 결정 정밀도의 대단히 효율적인 전송을 고려할 것입니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결,
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 고정밀도
