제품 상세 정보:
|
| 재료: | QT | 모델: | VE3 " |
|---|---|---|---|
| 기어 비율: | 31:1 | 효율: | 40% |
| 색: | RAL 9006 | 애플리케이션: | 연동제 태양추적 시스템 |
| 원래 장소: | 차나그즈오우, 중국 | 모터: | 24VDC 모터 |
| 보증: | 5~10년 | 증명서: | ISO9001, CE |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||

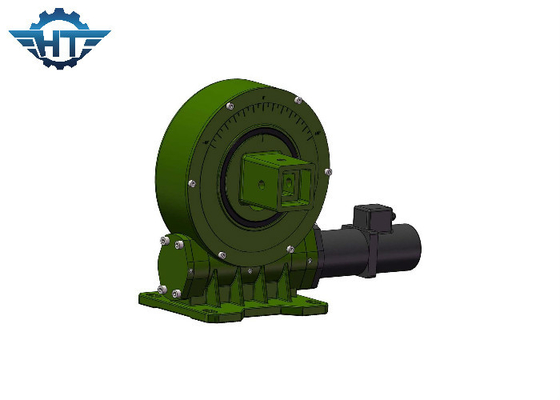

실외 사용 태양 추적자들을 요구하는 IP66 단일축 작은 순환하는 슬루잉 드라이브
작은 순환하는 슬루잉 드라이브 기술
핵심 구성 요소가 선회 베어링과 워엄 축이기 때문에 슬유잉 드라이브가 또한 회전 구동기와 기어박스를 불렀습니다. 그것은 또한 밀봉과 주택과 모터와 같은 부속부품으로 구성됩니다. 전원으로서, 다수 모터는 DC 행성 기어 들 모우터, AC 기어 들 모우터 또는 스텝 모터를 사용했습니다. AC 수력 원동기는 주로 파워 드라이브 시스템으로서 건설 기계에서 사용됩니다. 선회 링 드라이브가 핵심 구성 요소로서 있, 슬유잉 기어박스는 즉시 굴대이고 반경 방향 하중들에 견딜 수 있습니다.
다수 드라이브가 원리로 일합니다 : 웜은 회전하기 위해 선회 링 이 아우터 링을 하는 모터에 의해 가동됩니다 ; 외부 링 출력 플랜지를 통한 토크와 선회 링 이 내측 링이 주택에 고정됩니다.
슬유잉 드라이브는 반대 셀프-로킹 특성으로 웜 기어 드라이브 때문에 반대 자기 로킹을 가지고 있습니다. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다. 전통적 변동 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다.
슬유잉 드라이브는 보통 보통 웜, 선회 링, 주택, 모터와 다른 부품으로 구성된 선회 링으로 불리는 슬유잉 제품의 신형입니다. 핵심 구성 요소가 태도를 비틀고 있기 때문에, 그들은 동시에 축방향 힘들과 반경 방향 하중들과 모멘트 전복에 견딜 수 있습니다. 전통적 회전식 상품과 비교해서, 새로운 슬루잉 드라이브는 용이한 설치, 손쉬운 유지보수와 설치 공간의 더 큰 급을 특징으로 합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
조화된 직류 전동기
1. 기어박스의 최대 토크가 상당히 증가되도록 출력 축을 위한 듀얼 지지 구조를 채택하세요.
2. 태양 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고, 수명을 늘린 스플라인으로 연결됩니다.
3. 우리는 소음 낮은 anf가 고속도에서 매끄럽게 이어지게 하는 입력 단계에 있는 나선형 기어를 사용합니다. 우리가 더 많은 비율을 만들 수 있도록 안쪽 기어장치 링은 분리되고 디자인이 탄력적입니다. 기어박스와 모터는 정합 정밀도를 증가시키고, 소음을 감소시킨 안에 굴대인 스크루에 의해 이음새 곤경에 의해 위치합니다.
4. 우리가 미끄러져 움직이는 연마 대신에 갈리는 밀방망이 홀더 내면 행성 wheel.we 활용 밀방망이를 사용하여서 기어박스의 생명은 더 오랫동안 있습니다.
5. 두배 지지 구조 ; 내경 원형을 0.003 밀리미터보다 적게 하는 유성 기어의 내경 위의 내면 연삭 ;슬라이딩 대신에 회전함으로써 운영하기 ; HRC60 기어 표면 정확성 쓰레기 ;모든 이러한 테크놀리그리 중 채용한 것 10000 시간에 걸쳐서 최고 조용하고 안정된 작동과 시간을 보증합니다.
