제품 상세 정보:
|
| 기어 비율: | 31:1~150:1 | 주축: | 수직 단일축 |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 구조: | 벌레 와 장비 |
| 수명: | 30년 | 색상: | RAL9006 |
| 용법: | 태양 추적기 | 특징을 보호하세요: | IP66 |
| 강조하다: | solar tracker drive,slewing drive for solar tracking system |
||

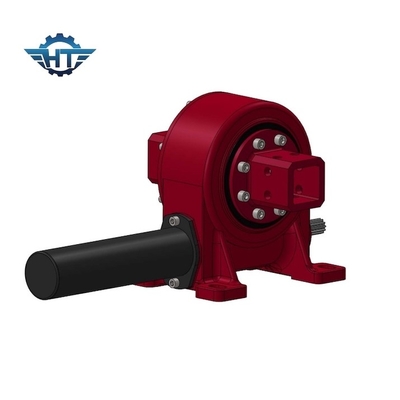

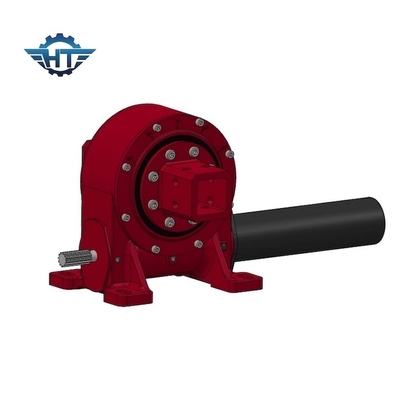

24VDC 행성 기어 모터와 함께 태양 추적기 위한 모래시계 Worm Gear Slew 드라이브
워크 기어 슬레드 드라이브 설명
SE 단일 축 수평 스윙 드라이브는 단일 축 태양 추적 시스템과 이중 축 태양 추적 시스템 모두에서 중요한 구성 요소입니다. 또한 CSP 및 CPV 시스템에도 적용 될 수 있습니다.풍력 등.
단축 추적기는 태양광 모듈을 한 자전 축을 따라 방향화하여 태양이 움직일 때 동쪽에서 서쪽으로 수평적으로 움직입니다.이러한 PV 모듈을 이동하기 위해서는 리드커터가 부하를 유지하고 회전 토크를 제공하는 것이 필요합니다. 고도로 전문화된 스윙 드라이브만이 제공할 수있는 것입니다.트래커는 기어 링의 피치 라인에 더 많은 치아를 참여시키는 스윙 드라이브를 적용하여 최대 수준의 강도, 내구성 및 성능을 제공합니다.이것은 추적기가 가능한 한 긴 현장 수명을 최소 시간이나 유지 보수 비용으로 보장합니다..
이중 축 추적기는 옆으로, 위아래로 회전하여 태양의 움직임을 더욱 정확하게 추적할 수 있습니다. 이러한 회전 드라이브는 단일 축 시스템보다 더 높은 에너지 출력을 가능하게합니다.두 가지 자유도를 사용한다는 것을 고려하면, 강력하고 강력한 스윙 드라이브를 활용하는 것은 현장에서 안정적이고 지속적인 기능을 위해 더욱 중요합니다.
VE 모델 성능 매개 변수
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
장점
1회전 360도
2운전 모터 왼쪽 또는 오른쪽에 연결
3설치 중에 기어 클리어스를 조정 할 필요가 없습니다; 이것은 이미 공장 전에 제조업체가 설정했습니다.
4기름은 공장 전에 채웠어요
4설치가 간단하고 유지보수가 적다
5합리적인 공간 이용
6이 기어 는 자 로 잠금 됩니다. 따라서 브레이크 는 필요 없습니다.
7. 쉽고 유창한 시작 및 중지 방법
8높은 기울기 토크, 수평 설치에 적합
