제품 상세 정보:
|
| 기어 비율: | 31:1 | 정규 출력 토크: | 533Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 홀딩 토크: | 7000Nm |
| 틸팅 토크: | 744Nm | 정격 출력 회전력: | 0.065RPM |
| 용법: | 기울어진 태양 추적 시스템 | 특징을 보호하세요: | IP66 |
| 강조하다: | solar tracker drive,solar slew drive |
||

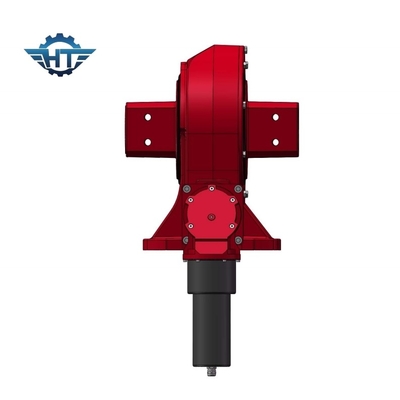

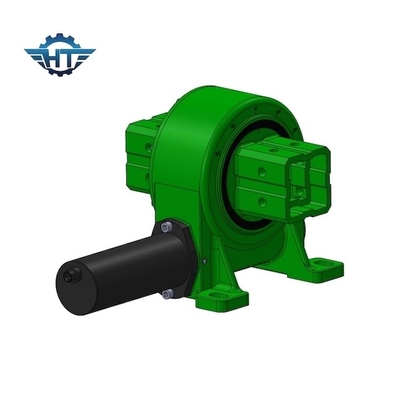

3인치 IP66 소형 슬레드 드라이브 24VDC 행성 기어 모터
작은 스레드 드라이브 설명
슬레드 드라이브 시스템은 기어, 기어, 베이스, 하우스, 베어링 및 기타 액세서리로 구성된 컴팩트하게 구성된 단위입니다. 이 단체는 기어와 기어의 장점을 하나의 단위로 제공합니다.
우리의 SE 드라이브는 IP66 등급의 칸막이를 제공하여 먼지, 더미, 모래, 심지어 물과 같은 환경 입자로부터 거의 완전한 보호를 제공합니다.우리의 테스트 장비는 우리의 제품을 보장합니다 30 년 분야
평생
VE 모델 성능 매개 변수
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
다른 모터 (220VAC, 380VAC 모터, 12VDC, 24VDC, 48VDC 모터, 서보 모터 및 스테퍼 모터) 는 고객의 요구에 따라 설계 될 수 있습니다.
DC 모터
1. 출력 샤프트에 대한 듀얼 지원 구조를 채택하여 기어박스의 최대 토크가 많이 증가합니다.
2태양 바퀴와 행성 바퀴는 스플라인으로 연결되어 기어박스의 최대 토크를 증가시키고 수명을 연장합니다.
3우리는 입력 단계에서 소음을 낮추고 고속으로 원활하게 작동하도록 하는 나선 기어를 사용합니다.내부 기어 링은 분리되어 더 많은 비율을 만들 수 있고 디자인은 유연합니다.기어박스와 모터는 톱니 고정에 의해 축적으로 나사로 위치하여 일치 정밀도를 높이고 소음을 줄입니다.
4우리는 플라네타리 휠 내부에 롤링 핀 홀더를 사용합니다. 우리는 슬라이딩 롤링 핀 롤링 핀 롤링 핀 롤링 롤링 핀 롤링 핀 롤링 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 핀 롤링 롤링 핀 롤링 롤링 핀 롤링 롤링 핀 롤링 핀 롤링 롤링 핀 롤링 롤링 핀 롤링 롤링 롤링 핀 롤링 롤링 롤링 롤링
5이중 지지 구조; 행성 기어 내부 구멍에 내부 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니HRC60 기어 표면 정밀 스크래핑이 모든 기술을 채택하여 매우 조용하고 안정적인 작동과 10000시간 이상의 긴 수명을 보장합니다.www
