제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 정격 출력 회전력: | 2000 Nm | 토크를 기울이기: | 13200 Nm |
| 홀딩 토크: | 13500 Nm | 기어 비율: | 57:1 |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 축상의 부하: | 34 나트 | 레이디얼 하중: | 58kN |
| 강조하다: | 이원축 태양 다수 드라이브,SDE7 태양 다수 드라이브,태양 다수는 행성 트렌스미션으로 구동합니다 |
||

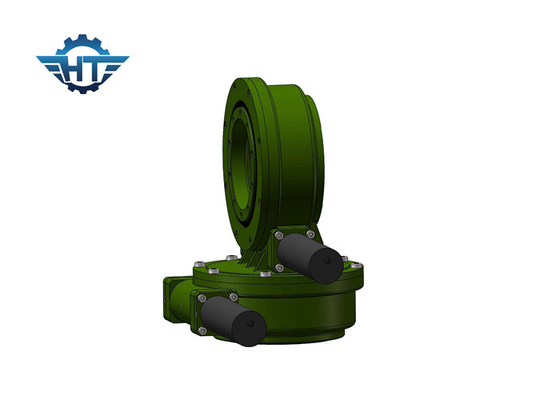

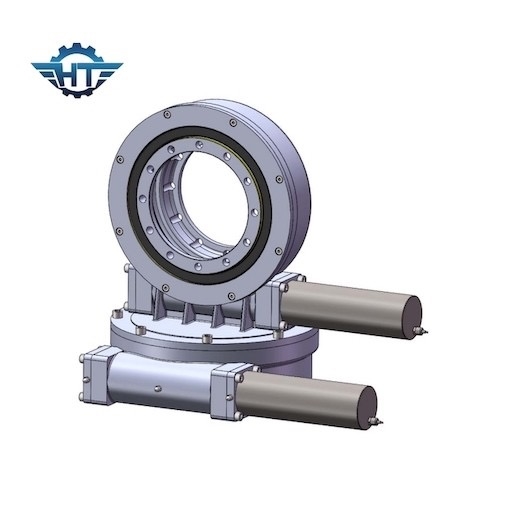

SDE7 이원축 태양 다수는 태양추적 시스템을 위한 행성 트렌스미션으로 구동합니다
이원축 태양 다수 드라이브 기술
SDE7 이원축 슬루잉 드라이브는 항상 일출부터 일몰까지 태양을 향하여 선로를 필요로 하는 상황을 위해 완벽합니다. 그것은 에너지 생산력을 증가시킬 수 있습니다. 전형적인 애플리케이션은 이원축 태양 추적자들을 포함합니다, 그것이 또한 위성과 레이더반사기, 양쪽 방향에 360 도를 이동하는 것 필요로 하는 기계에 해당될 수 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 인벨럽핑 웜 드라이브 내부
2. 다중 치아 접촉이 높은 로드를 보증합니다
3. 셀프-로킹 기능
4. 모터의 다른 종류와 일치될 수 있습니다
핵심적 매개 변수의 어휘
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
애플리케이션
슬유잉 드라이브는 애플리케이션의 넓은 범위에 대해 사용될 수 있습니다. 배치의 지역은 안테나에, 굴삭기와 크레인, 노천 채굴과 풍력 발전용 터빈에 이릅니다. 다른 응용분야는 공학과 태양추적 시스템을 포함합니다.
