제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 표준 색: | RAL 9006 | 기어 비율: | 57:1 |
| 정격 출력 회전력: | 2000 Nm | 홀딩 토크: | 13500 Nm |
| 토크를 기울이기: | 13200 Nm | 효율: | 40% |
| 축상의 부하: | 34 나트 | 레이디얼 하중: | 58kN |
| 강조하다: | 2000 Nm 태양 다수 드라이브,행성 기어 들 모우터 태양 다수 드라이브,태양 트래킹 시스템 다수 드라이브 |
||

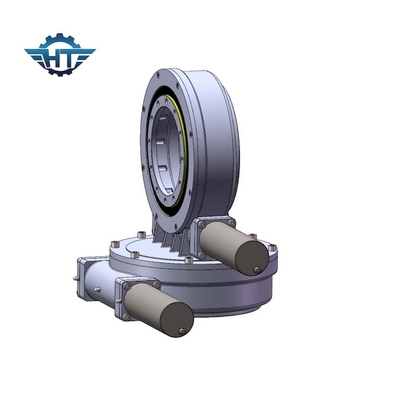

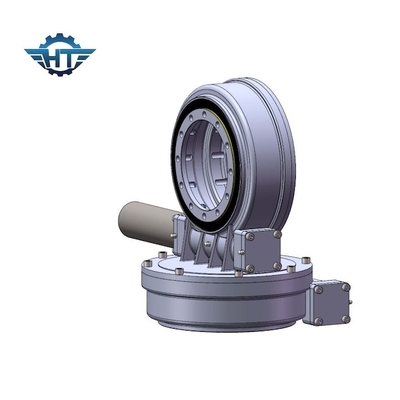

이원축 태양 다수는 태양추적 시스템을 위한 유성 기어 모터로 구동합니다
이원축 태양 다수 드라이브 기술
행투오의 슬유잉 드라이브는 중량 대 공연에 대해 최적화되는 전동의 싱글 스테이지에서 큰 비율을 제공합니다. 제품이 모든 굴대 반경 방향 하중들에 반응할 수 있게 하면서, 태도와 기어는 주목을 거의 못 받고 자기 지지되고 설치 준비 주택으로 조립되고 결과로 생기는 경사 모멘트가 가장 시험 응용에서 만들어졌습니다. 이러한 대단히 적응할 수 있는 제품은 또한 강경 충격 저항, 수명이 긴 성능, 부드러운 회전, 베어링 보호와 봉인한 드라이브 옵션을 특징으로 합니다. 산업을 선두하는 품질 기준에 결합된 모든 기술적 이익은 행투오 제품을 성능 치명적, 중작업 적용의 이상적 후보들로 만듭니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
원리로 일하는 다수 드라이브
웜은 회전하기 위해 선회 링 이 아우터 링을 하는 모터에 의해 가동됩니다 ; 외부 링 출력 플랜지를 통한 토크와 선회 링 이 내측 링이 주택에 고정됩니다. 슬유잉 드라이브는 반대 셀프-로킹 특성으로 웜 기어 드라이브 때문에 반대 자기 로킹을 가지고 있습니다.
핵심적 매개 변수의 어휘
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
