제품 상세 정보:
|
| 기어 비율: | 31:1 | 종류: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 드라이버: | 요청된 것으로 |
| IP은 등급입니다: | IP66 | 색상: | 오렌지 |
| 효율성: | 40% | 반발: | 0.1도 |
| 강조하다: | solar tracker drive,slewing drive for solar tracking system |
||

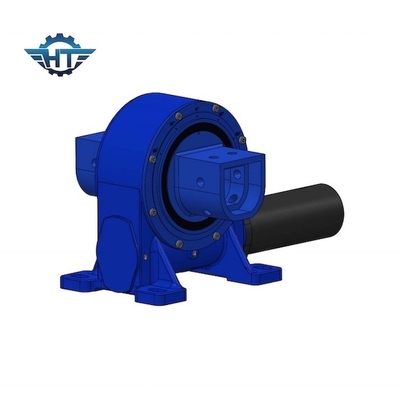

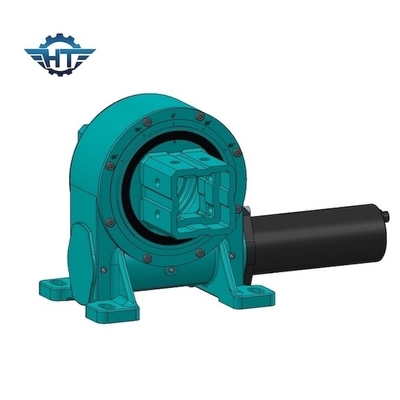

수직 워크 기어 단일 축 소 슬레드 드라이브, 태양 슬레드 드라이브 0.1도 정확성
수직 스레드 드라이브 설명
태양광 추적기는 부드럽고 느리고 견고한 움직임을 가져야합니다. 추적기는 높은 위치 정확성과 높은 수준의 신뢰성을 갖추어야합니다.이 요구 사항은 스위닝 드라이버로 알려진 특별히 설계 된 드라이버로 달성 할 수 있습니다..
정확도: 0.1도
사용 가능: 3 인치 - 12 인치
수평 설치
그것은 더 나은 보호를 위해 태양광 응용 프로그램에서 아지무트 축에 위아래로 회전 드라이브를 장착하고 고도 축에 대한 보호를 추가하는 것이 좋습니다.장착 방향은 보호 수준을 평가하는 데 근거해야 하며, 더 나은 보호를 위해 더 나은 수준이어야 합니다..
수직 설치
그것은 더 나은 보호를 위해 태양광 응용 프로그램에서 붙여진 도영에 참조하는 회전 드라이브를 위쪽으로 장착하는 것이 좋습니다. 다른 응용 프로그램에서,장착 방향은 보호 수준을 평가하는 데 근거해야 하며, 더 나은 보호를 위해 더 나은 수준이어야 합니다..
VE 모델 성능 매개 변수
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
특징
1주축 부품으로 스윙 베어링을 채택함으로써 스윙 드라이브는 축 힘, 방사선 힘 및 기울기 모멘트를 동시에 견딜 수 있습니다.
2슬레잉 드라이브는 모듈형 트레일러, 모든 유형의 크레인, 공기 작업 플랫폼, 태양 추적 시스템 및 풍력 발전 시스템에서 널리 사용됩니다.
3전기 및 행성 기어박스는 고객의 요구 사항에 따라 설계 될 수 있습니다.
4슬레잉 드라이브는 시설에서 공간을 절약하고, 컴팩트 디자인에서 최대 부하 용량, 광범위한 수명, 유지 보수 비용을 줄이는 등의 장점이 있습니다.
