제품 상세 정보:
|
| 기어 비율: | 31:1 | 용법: | 태양 추적자들 |
|---|---|---|---|
| 정규 출력 토크: | 533 Nm | 원래 장소: | 창주, 중국 |
| 홀딩 토크: | 7000 Nm | 토크를 기울이기: | 744Nm |
| 정격 출력 회전력: | 0.065RPM | 특징을 보호하세요: | IP66 |
| 강조하다: | 에워싸인 태양 추적자 다수 드라이브,24VDC 태양 추적자 다수 드라이브,홀 센서 태양 추적자 다수 드라이브 |
||

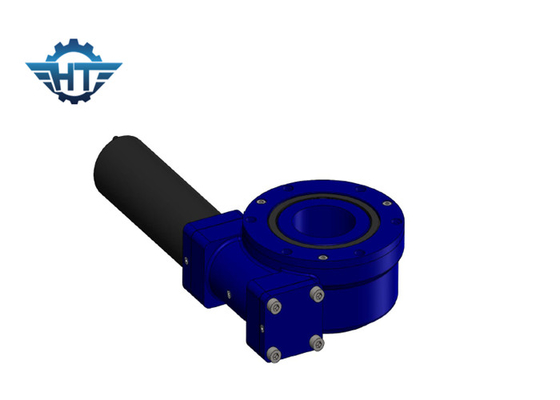

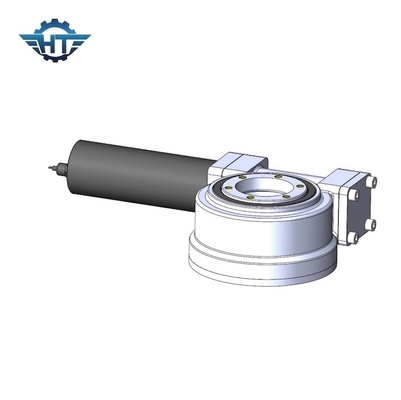

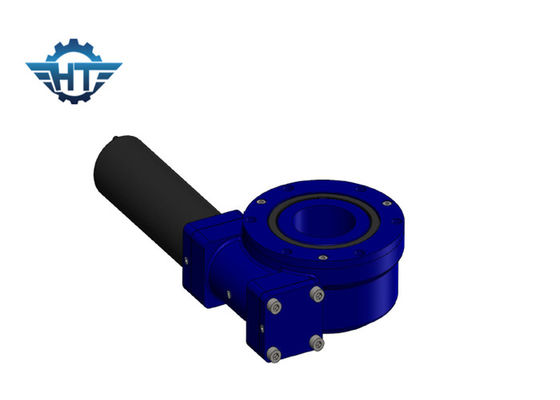

SE3은 24VDC 행성 기어 들 모우터와 홀 센서로 태양 추적자 다수 드라이브를 에워쌌습니다
둘러싸인 태양 추적자 다수 드라이브 기술
웜 드라이브 기어박스는 복합 하중을 취급할 수 있는 연속적이거나 주기적 움직임과 슬로우 순환을 요구하는 적용에 적합합니다. 제품은 전기이거나 수력 모터를 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다.
그것의 경도, 고강도와 다른 언급된 장점 때문에, 웜 드라이브 시스템은 큰 해양 포털 운반트럭의 휠 유닛에, 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인, 신장가능 회전하는 사다리와 같은 변화하는 장비에서 사용됩니다.
다수 웜 드라이브 시스템은 선회 링, 밑창판과 웜으로 구성되는 촘촘하게 건축된 단위입니다. 이 유닛은 선회 링과 웜의 장점을 하나의 장치로 이끕니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
발언
1. 다른 모터 (AC, DC,와 수력이 ) 고객의 요구조건에 따라 설계될 수 있습니다.
2. 모터에 대한 샤프트 상대방은 육각 헤드 또는 전혀 육각 헤드라는 것 선택할 수 있습니다.
직류 전동기 상술
1. 기어박스의 최대 토크가 상당히 증가되도록 출력 축을 위한 듀얼 지지 구조를 채택하세요.
2. 태양 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고, 수명을 늘린 스플라인으로 연결됩니다.
3. 우리는 소음 낮은 anf가 고속도에서 매끄럽게 이어지게 하는 입력 단계에 있는 나선형 기어를 사용합니다. 우리가 더 많은 비율을 만들 수 있도록 안쪽 기어장치 링은 분리되고 디자인이 탄력적입니다. 기어박스와 모터는 정합 정밀도를 증가시키고, 소음을 감소시킨 안에 굴대인 스크루에 의해 이음새 곤경에 의해 위치합니다.
4. 우리가 미끄러져 움직이는 연마 대신에 갈리는 밀방망이 홀더 내면 행성 wheel.we 활용 밀방망이를 사용하여서 기어박스의 생명은 더 오랫동안 있습니다.
5. 두배 지지 구조 ; 내경 원형을 0.003 밀리미터보다 적게 하는 유성 기어의 내경 위의 내면 연삭 ;슬라이딩 대신에 회전함으로써 운영하기 ; HRC60 기어 표면 정확성 쓰레기 ;모든 이러한 테크놀리그리 중 채용한 것 10000 시간에 걸쳐서 최고 조용하고 안정된 작동과 시간을 보증합니다.
