제품 상세 정보:
|
| 타입: | 단일축 슬유잉 드라이브 | 안전성 클래스: | IP65 |
|---|---|---|---|
| 인증: | ISO9001, CE | 특징을 보호하세요: | 둘러싸입니다 |
| 재료: | QT | 보증: | 5~10년 |
| 사이즈: | 25 인치에 대한 3 인치 | 애플리케이션: | 태양 트래킹 시스템 |
| 강조하다: | slewing drive for solar tracking system,slew drive for solar tracker |
||

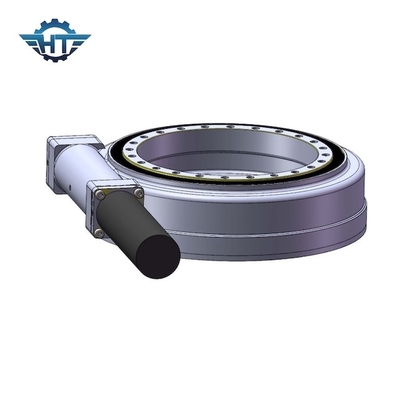

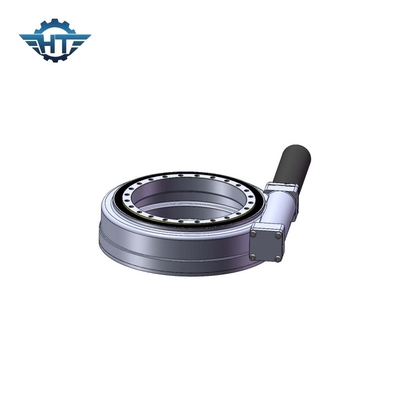

태양 트래킹 시스템을 위한 홀 기어드 모터와 반대 녹 C4 태양 다수 드라이브
태양 다수 드라이브 기술
추적자의 기계설계는 하지 (감원 사이의 최대 오프셋각) 동안 태양의 최대 변위를 고려하여야 합니다. 평평한 단일축 추적자 또는 원선 (비스듬한 단일축) 추적자, 각 운동이 보통 초과하지 않는 최대 또는 120'.
금속의 열팽창과 다수 드라이브의 정확한 설치를 고려하면서, 다수 드라이브의 기계적 구조설계는 팽팽하게 그리고 안전하게 있어야 합니다.
합리적 기계적인 위어, 풍압 손실과 재료 가치 하락의 경우에, 추적시스템은 25년의 사용 기간을 보증할 수 있습니다. 동시에, 긴 서비스 라이프를 보호하기 위해, 다수 드라이브의 모든 일부는 전기 도금하거나 다른 표면 앤티-러스트 치료일 필요가 있습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
설치 설명서
SE 시리즈 슬루잉 드라이브는 일반적으로 수평적으로 설치됩니다. 그리고 우리는 슬유잉 드라이브의 성과를 고려하여 수평적으로 설치하기 위해 또한 추천합니다.
