제품 상세 정보:
|
| 타입: | VE8 슬유잉 드라이브 | 원래 장소: | 창주, 중국 |
|---|---|---|---|
| 기능: | 토크 증가 | 인증: | ISO9001, CE |
| 보호: | 둘러싸인 의회 IP66 | 재료: | QT |
| 보증: | 10년 | 사이즈: | 25 인치에 대한 3 인치 |
| 강조하다: | slewing drive for solar tracking system,solar tracker drive |
||

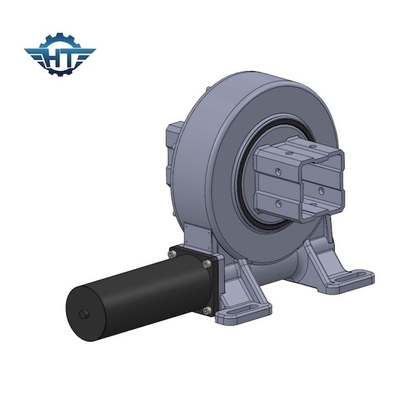

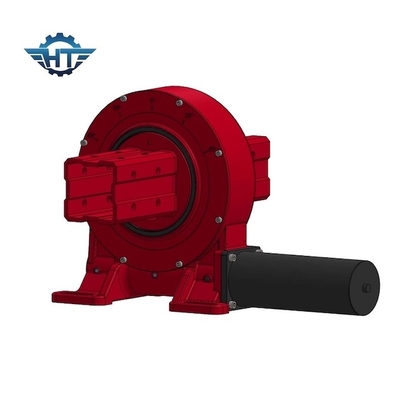

수직 태양 추적자 다수는 태양 재생 에너지를 위한 외피 웜으로 구동합니다
태양 추적자 다수 드라이브 기술
또한 선회 베어링 또는 턴테이블 태도로 알려진 선회 링이 더 축상의 부하, 경하중과 경사 모멘트를 유지하기에 유능한 큰 태도입니다. 그것은 필수적 기계 투과 부입니다. 그것은 안쪽이고 외부 링, 굴리기와 다른 성분을 가지고 있습니다.
핵심 모션 성분이 선회 베어링과 워엄 축이기 때문에 하나는 슬유잉 드라이브를 기어박스로 고려할 수 있습니다. 그것은 또한 밀봉과 주택과 모터와 같은 부속부품으로 구성됩니다. 전원으로서, 다수 구동 모터는 보통 DC 유성 기어 모터, DC 스텝 모터, AC 수력 원동기가 파워 드라이브 시스템으로서 건설 기계를 주로 사용되는 AC 기어 들 모우터 기타 등등입니다. 선회 링 드라이브가 핵심 구성 요소로서 있, 슬유잉 드라이브는 즉시 굴대이고 반경 방향 하중들에 견딜 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
원리로 일하는 슬유잉 드라이브
웜은 회전하기 위해 선회 링 이 아우터 링을 하는 모터에 의해 가동됩니다 ; 외부 링 출력 플랜지를 통한 토크와 선회 링 이 내측 링이 주택에 고정됩니다.
슬유잉 드라이브는 반대 셀프-로킹 특성과 웜 기어 드라이브 때문에 반대 자기 로킹을 가지고 있습니다. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다. 전통적 변동 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다.
