제품 상세 정보:
|
| 기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
|---|---|---|---|
| 홀딩 토크: | 7000 Nm | 토크를 기울이기: | 744Nm |
| 정격 출력 회전력: | 0.065RPM | 용법: | 작은 태양 추적자들 |
| MOQ: | 1개 부분 | 보호 클래스: | IP66 |
| 강조하다: | 드라이브를 비트는 행성 모터 태양 추적자,3 인치 작은 다수 드라이브,3 인치 수력 다수 드라이브 |
||

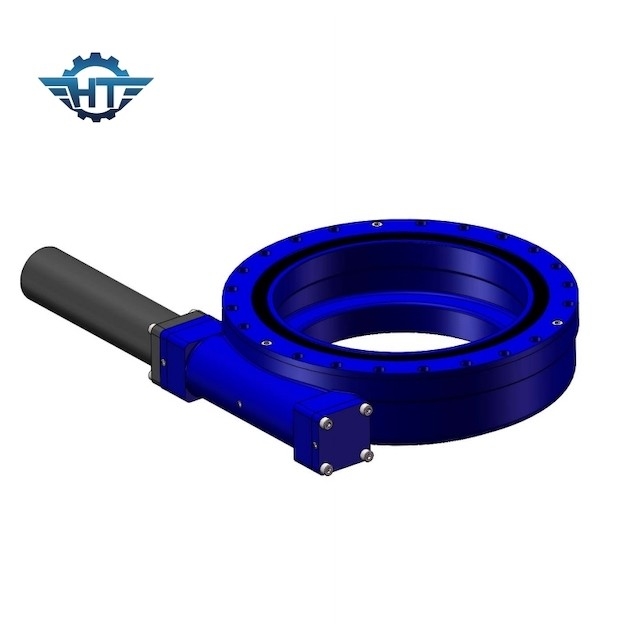

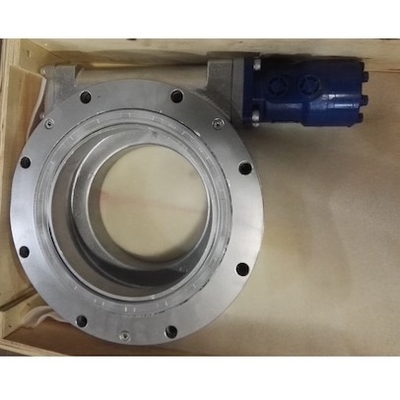

행성 모터는 드라이브, 작은 태양 추적자들을 위한 3 인치를 비트는 태양 추적자를 운전했습니다
태양 추적자 슬루잉 드라이브 기술
그들의 다중 이용 때문에, 슬유잉 드라이브는 다양한 모델 크기, 성능 범위와 증가하는 특성에 들어옵니다. 드라이브는 똑같은 기어 박스로부터 양쪽 부하 홀딩과 회전 토크를 요구하는 적용에 잘 적합합니다. 그들은 또한 듀얼 회전축, 동시에) 또는 동일 축 위의 이중 구동으로 (회전축 (한 주축에서 똑같은 링기어를 운전하는 2개의 웜 나사)로 만들어질 수 있습니다.
맞춤화될 수 있는 :
1. 다른 모터 (AC, DC,와 수력이 ) 고객의 요구조건에 따라 설계될 수 있습니다.
2. 모터에 대한 샤프트 상대방은 육각 헤드 또는 전혀 육각 헤드라는 것 선택할 수 있습니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
조화된 행성 직류 전동기 장점
1. 기어박스의 최대 토크가 상당히 증가되도록 출력 축을 위한 듀얼 지지 구조를 채택하세요.
2. 태양 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고, 수명을 늘린 스플라인으로 연결됩니다.
3. 우리는 소음 낮은 anf가 고속도에서 매끄럽게 이어지게 하는 입력 단계에 있는 나선형 기어를 사용합니다. 우리가 더 많은 비율을 만들 수 있도록 안쪽 기어장치 링은 분리되고 디자인이 탄력적입니다. 기어박스와 모터는 정합 정밀도를 증가시키고, 소음을 감소시킨 안에 굴대인 스크루에 의해 이음새 곤경에 의해 위치합니다.
4. 우리가 미끄러져 움직이는 연마 대신에 갈리는 밀방망이 홀더 내면 행성 wheel.we 활용 밀방망이를 사용하여서 기어박스의 생명은 더 오랫동안 있습니다.
5. 두배 지지 구조 ; 내경 원형을 0.003 밀리미터보다 적게 하는 유성 기어의 내경 위의 내면 연삭 ;슬라이딩 대신에 회전함으로써 운영하기 ; HRC60 기어 표면 정확성 쓰레기 ;모든 이러한 테크놀리그리 중 채용한 것 10000 시간에 걸쳐서 최고 조용하고 안정된 작동과 시간을 보증합니다.
