제품 상세 정보:
|
| 타입: | 슬유잉 드라이브 | 원산지: | 창주, 중국 (본토) |
|---|---|---|---|
| 모터: | 브러시리스 직류 전동기 | 특징: | 완전히 에워싸입니다 |
| 재료: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
| 사이즈: | 3 인치 내지 25 인치 | 애플리케이션: | 평평한 태양추적 시스템 |
| 강조하다: | Ve9 수직 태양 추적자 다수 드라이브,브러시리스 직류 전동기 태양 다수 드라이브,태양 추적자 다수는 높은 생산성을 이끕니다 |
||

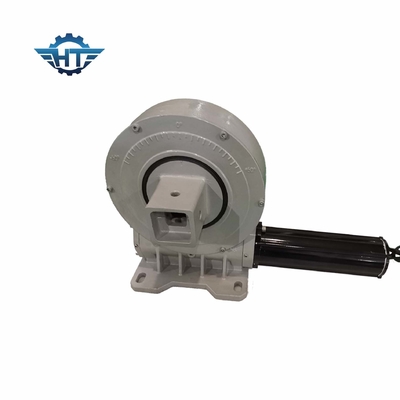

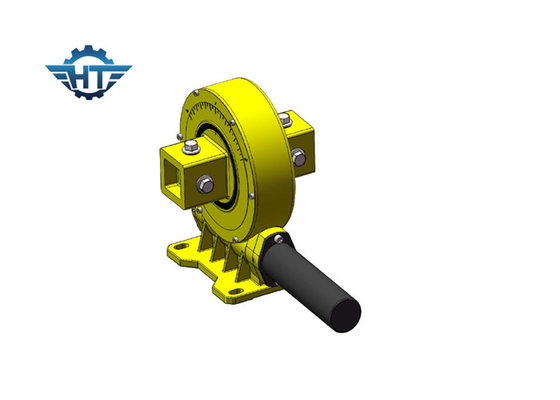

Ve9 수직 높은 생산성 태양 추적자 다수 드라이브는 평평한 태양추적 시스템에 해당되었습니다
태양 추적자 다수 드라이브 기술
단일축 다수 드라이브는 평평한 단일축 추적시스템에 사용했으며, 브라켓이 남북 배열, 동서쪽 추적시스템입니다. 시스템이 광 기전력 모듈 계몽의 표면에 대하여 태양을 향상시키기 위해 가능한 한, 태양의 방위각을 추적할 수 있도록, 천문학적 알고리즘에 따르면, 모터에 의해 가동된 다수 드라이브는 전체 시스템을 운전하기 위해 고토크를 지닐 것이고 이렇게 하여 발전 증가합니다.
태양 전지판을 유지하기 위해 태양 추적시스템을 설치하는 것 늘 태양이 효과적으로 태양에너지의 효율을 향상시킬 수 있는 것을 추적하고 단일축 추적자들이 대단히 조사 영역에 설치될 때, 상승된 에너지 생산은 동력화차가 더 높은 투자 수익률을 발생시킬 수 있는 것을 의미합니다.
이것이 지구, 일년 내내 태양 주기에서의 고정 위치를 위해 주로 지구의 회전의 영향 때문의, 추적시스템의 디자인 원칙을 기반으로 한다고, 그것의 조사 각도는 또한 끊임없이 변하고 있습니다. 이로써 태양 광기전성 발전 시스템의 전체적인 용량을 증가시키면서, 태양 추적시스템은 태양을 추적하고 광전자 배열에 의해 받아들인 적산 일사량을 증가시키기 위해 태양 전지판을 높게 유지하기 위해 설치됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
모터 데이터
정격 전압 V/DC : 24vdc
무부하 속도 RPM : 1200±10%
한 무부하 전류 : <0>
정격 토크 N.M : 0.12
속도 RPM : 800±10%
한 부하 전류 :<1A
정격 전력 Ｗ :<10W
기어 출력 매개 변수 :
속도 비율 : 399:1
정격 출력 회전력 N.M : 32
출력 속도 RPM : 2±0.5
홀 출력 : 2
홀 타입 : 40F/39
홀 입력 전압 Ｖ : 5~24
와이어는 정의합니다 :
1. 두꺼운 빨강 : 모터 +
2. 두꺼운 검정색 : 모터 -
3. 황록색 : 국민 총수요
4. 가는 노랑색 : 홀 비
5. 가는 빨강 : 홀 +24V
6. 가는 검정색 : 홀 국민 총수요
7. 가는 그린 : 홀 A
기술적 요구
1. 모터는 집회 뒤에 탄력적이어야 합니다.
2. 전력이 켜지는 (레드 라인이 전원 공급기의 양극에 연결됩니다) 어떤 비정상인 노이즈.
3. 축방향 클리어런스 : 아니오 (파고점 복구를 사용할 수 있습니다).
4. 내전압 시험 : 5mA세, 800VAC은 어떤 고장, 어떤 명멸이 아닙니다.
5. 절연 저항 : > 20MΩ.
