제품 상세 정보:
|
| 웜 기어 물질: | 50Mn, 42CrMo | 모델: | VE7 |
|---|---|---|---|
| 애플리케이션: | 수평선상 단일축 태양 추적자들 | 정격 출력 회전력: | 1750 Nm |
| 홀딩 토크: | 13200 Nm | 토크를 기울이기: | 7000 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | 환원제 박스 태양 추적자 다수 드라이브,1750 Nm 태양 추적자 다수 드라이브,VE7 수평선상 태양 추적자 다수 드라이브 |
||

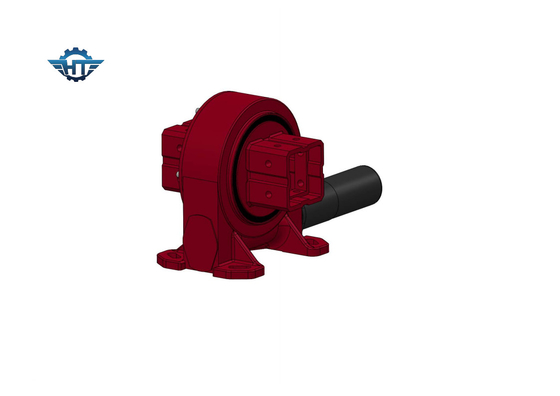

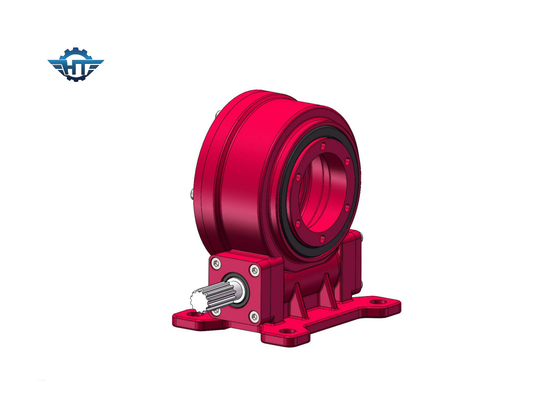

VE7 다수 드라이브 환원제 박스, 수평선상 단일축 태양 추적자들을 위한 셀프 록
VE7 다수 드라이브 환원제 박스 기술
행투오의 슬유잉 드라이브는 태양 추적시스템의 안정성을 개선하기 위해 높은 백홀딩 토크와 슬유잉 드라이브를 만드는 다중 치아 접촉으로 좋은 인벨럽핑 웜과 장비 메싱을 특징으로 했습니다. 그것은 셀프-로킹, ±60을' 회전시킬 수 있습니다. 만약 더 큰 범위가 필요했으면, 그것이 맞춤화될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
키 매개 변수의 어휘
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
