제품 상세 정보:
|
| 모델: | VE7 " | 기어 비율: | 51:1 |
|---|---|---|---|
| 정격 출력 회전력: | 6120Nm | 홀딩 토크: | 39kN.m |
| 토크를 기울이기: | 10kN.m | 효율: | 40% |
| 색: | RAL 9006 또는 요청 시 | 맥스 토크: | 10200 N.m |
| 강조하다: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

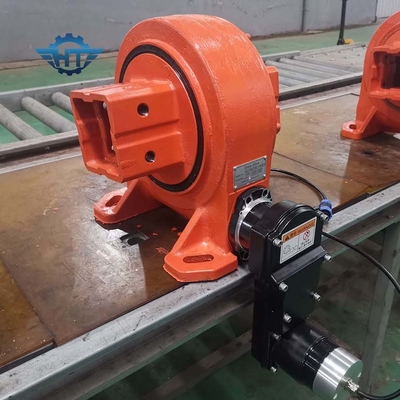

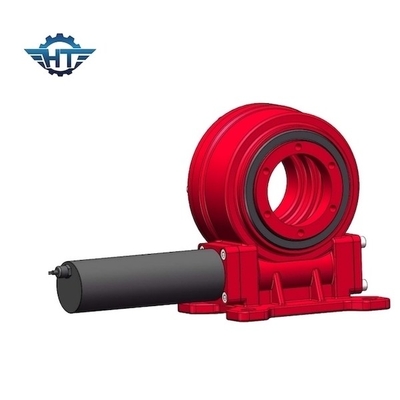

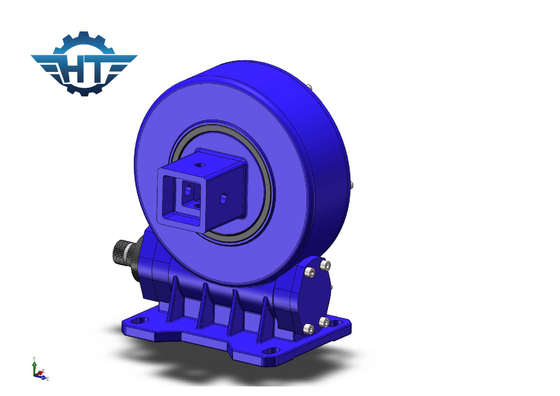

태양 추적자을 요구하는 VE7 단일축 12V 전기 행성 모터 웜 기어 다수 드라이브
웜 기어 다수 드라이브 기술
높은 신뢰도 : 슬유잉 드라이브는 30년 현장 수명을 보증하기 위해 설계되고 시험됩니다. 그래서 모든 원료는 ISO9001과 CE에 의해 요구되는 것으로 그 기준에 부합하여야 합니다. 우리는 동시에 고급 품질, 믿을 만하고 낮은 비용의 제품을 밖에 보증하기 위해 건전한 품질 관리를 구현합니다.
고성능 : 슬유잉 드라이브는 효율성 증가와 정확도와 더불어 기어박스 거대한 힘과 힘, 최대 생존성 로드-홀딩에게 주기 위한 글로보이드 웜 기술로 동력이 공급됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
슬유잉 구동 어플리케이션은 태양 추적자들, 풍력 발전용 터빈, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트 등을 포함합니다
설치 : 슬유잉 드라이브는 수평적으로 말 타고, 다중 축의 수직적으로 또는 조합일 수 있었습니다.
제어기
타입 111
매개 변수 :
트래킹 정밀도 : <>
입력 파워 공급 : AC 380V 50HZ, 3상 사선용 전원 공급기
출력 전원 : 3상 AC 380V /2.2KW 모터를 운전하세요
리모콘 : (선택적인) RS 485 버스, 로라 무선 모듈
보호 등급 : IP65
대기 온도 : -25C 내지 50C
구성과 특징 :
박스 400×500×120
MCU 제어, 천문학적 알고리즘과 광민감성
강풍, 기온 보호 인터페이스, 단락 보호, 과전류 보호
동쪽이거나 수평선상이어서 향하는 야간 리셋
손으로 기능을 운영하세요
짜맞춘 스위치 전원, 서지 안전장치, 앞으로 역전 현상 모듈, 풍향 제어부, 모터 보호 장치, 등
상부 컴퓨터의 원격 감시, 결점 경고 표시, 장치의 작동 상태의 애니메이션 실 시간 디스플레이 (선택적)
(선택적인) 무선 원격 제어
Ｑ＆Ａ
1. 선택하는 방법?
직경 사이즈를 상세화하세요, 폭, 전압, 필요한 모터의 전력과 무부하 속도, 태양 전지판 / 거울의 평방미터, 그 태양 전지판 / 거울의 배열.
2. 나는 사전에 품질과 시장을 시험하기 위해 샘플을 취할 수 있습니까?
확실히, 우리의 품질과 서비스를 시험하기 위해 샘플을 취하도록 환영받습니다.
3. 샘플을 위한 전체 비용이 무엇입니까?
총 샘플 cost= 견본 경비 + 화물.
우리는 당신이 적당한 슬루잉 드라이브를 선택하는 후에 당신에게 최고 발송 비용을 줄 것입니다.
4. 어떻게 당신이 샘플을 수송합니까?
고려중인 샘플 수량은 크지 않습니다, 우리가 EMS, TNT 또는 페덱스에 의해 선박 샘플을 지원합니다
5. 당신의 최소 명령량이 무엇입니까?
1개 세트
6. 당신의 배달 시간이 무엇입니까?
다음이 표준 동안 시험합니다 0~15 일 ; 다음이 뱃치를 위해 명령합니다 25~40 일 이내에.
